OTC Daihen (歐地希) 送絲機 AF4001 送絲機構零配件清單
AF4001 是 OTC 早期經典送絲機，以下根據官方分解圖整理出送絲機構（L7810B00）的配件型號與名稱，方便維護與采購。

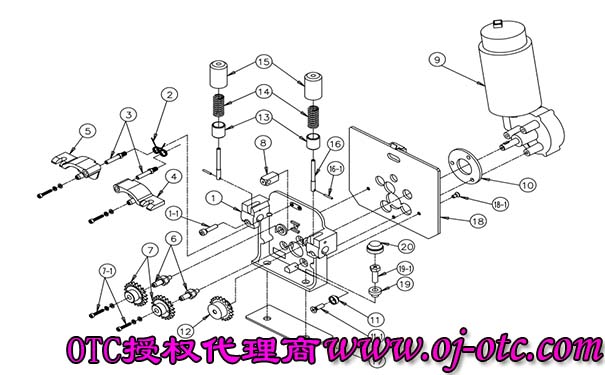

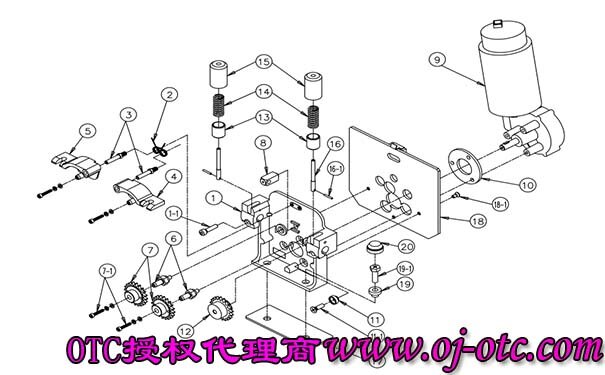

?? AF4001 送絲機構分解圖
?? 配件列表
| 配件符號 | 配件型號 | 名稱 |
|---|---|---|
| 1 | U5209B01 | 支架 |
| 1-1 | — | 附件螺絲 |
| 2 | U5185B08 | 彈簧 |
| 3 | U5185B02 | 加壓輪插銷 |
| 4 | U5185S00 | 加壓輪（右） |
| 5 | U5185T00 | 加壓輪（左） |
| 6 | U5185B03 | 驅動轉軸 |
| 7 | U5185P00 | 齒輪 |
| 7-1 | — | 附件螺絲 |
| 8 | U5185B04 | 導向塊 |
| 9 | 4802-206 | 馬達 |
| 10 | U5185B06 | 絕緣板 |
| 11 | U3971B04 | 絕緣體 |
| 11-1 | — | 附件螺絲 |
| 12 | U5185Q00 | 驅動齒輪 |
| 13 | U5185B09 | 加壓彈簧座 |
| 14 | U5185B12 | 壓縮彈簧 |
| 15 | U5185B10 | 加壓手柄 |
| 16 | U5185B11 | 加壓連桿 |
| 16-1 | — | 附件螺絲 |
| 17 | U5185B14 | 絕緣板 |
| 18 | L7810D01 | 絕緣板 |
| 18-1 | — | 附件螺絲 |
| 19 | U5185B13 | 絕緣套 |
| 19-1 | — | 附件螺絲 |
| 20 | U5185B15 | 絕緣套 |
注：“—”表示該配件無單獨訂貨號，通常隨主組件提供。
