OTC Daihen (歐地希) FD19-B6L 工業機器人詳細分解圖與配件清單

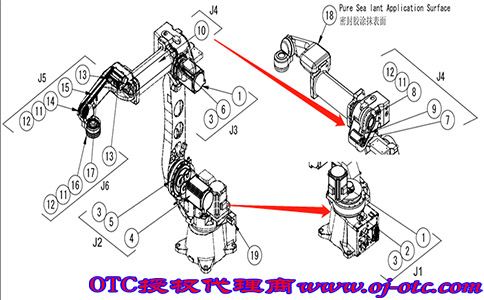

?? FD19-B6L 機器人分解圖
通過上圖再對應下表，即可查詢OTC機器人FD19-B6L所有配件的型號及訂貨號。
一、J1軸（第一軸）
| 配件符號 | 配件型號 | 名稱 | 數量 |
|---|
| ① | W-L02788 | 交流伺服電機 | 1 |
| ② | L12000X00 | RV減速機 | 1 |
| ③ | 100-0624 | 潤滑脂 | 1119ml |
二、J2軸（第二軸）
| 配件符號 | 配件型號 | 名稱 | 數量 |
|---|
| ④ | W-L03025 | 交流伺服電機 | 1 |
| ⑤ | L11998X00 | RV減速機 | 1 |
| ③ | 100-0624 | 潤滑脂 | 954ml |
三、J3軸（第三軸）
| 配件符號 | 配件型號 | 名稱 | 數量 |
|---|
| ① | W-L02788 | 交流伺服電機 | 1 |
| ⑥ | L11996X00 | RV減速機 | 1 |
| ③ | 100-0624 | 潤滑脂 | 265ml |
四、J4軸（第四軸）
| 配件符號 | 配件型號 | 名稱 | 數量 |
|---|
| ⑦ | W-L02789 | 交流伺服電機 | 1 |
| ⑧ | W-L02784 | 諧波減速機 | 1 |
| ⑨ | W-L02794 | 正時皮帶 | 1 |
| ⑩ | L11761N00 | 內圈引導ASSY | 1 |
| ? | 2670-052 | 潤滑脂 | 5ml |
| ? | 100-1491 | 潤滑脂 | 4ml |
五、J5軸（第五軸）
| 配件符號 | 配件型號 | 名稱 | 數量 |
|---|
| ? | W-L02790 | 交流伺服電機 | 1 |
| ? | L11700Y00 | 諧波減速機 | 1 |
| ? | W-L02801 | 正時皮帶 | 1 |
| ? | 2670-052 | 潤滑脂 | 3ml |
| ? | 100-1491 | 潤滑脂 | 3ml |
| ? | 100-1516 | 密封膠 | 30ml |
六、J6軸（第六軸）
| 配件符號 | 配件型號 | 名稱 | 數量 |
|---|
| ? | W-L02790 | 交流伺服電機 | 1 |
| ? | L11700L00 | 諧波減速機 | 1 |
| ? | W-L02802 | 正時皮帶 | 1 |
| ? | 2670-053 | 潤滑脂 | 25ml |
| ? | 100-1491 | 潤滑脂 | 3ml |
七、其他部件
| 配件符號 | 配件型號 | 名稱 | 數量 |
|---|
| ? | W-L02722 或 W-L01399C | 電池 | 3節 |
| — | L11998F00 / L11999Y00 | 電纜組件(1)(本體后部?上臂）搬運用 | 1 |
| — | L11761D00 | 電纜組件(2)(用于上臂內部的J5和J6軸） | 1 |
| — | L11761E00 | 電纜組件(3)(用于上臂內部的J5和J6軸） | 1 |
| — | L11700B00 | J5, J6軸單元組件 | 1 |
| — | L11996T00 | 焊接電纜組件B型 | 1 |
注：“—”表示該配件無單獨符號，直接以型號訂購。
