OTC Daihen (歐地希) FD19系列示教器 FD19TP-DSJNC 詳細分解圖與配件清單

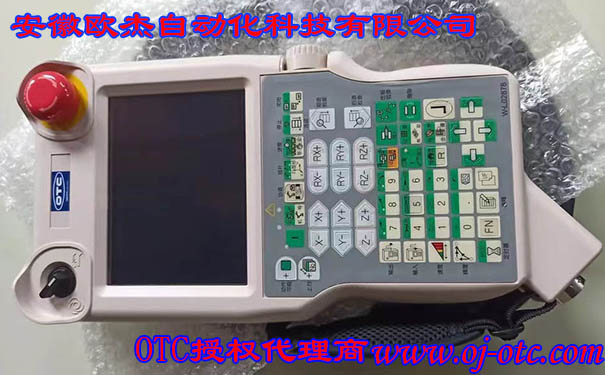

本文主要介紹的是OTC機器人FD19系列的示教器FD19TP-DSJNC，它的照片如下：
OTC機器人FD19系列的示教器型號是：FD19TP-DSJN ※，※表示實體鍵類型：W（全球）、J（日文）、E（英文）、C（中文）。這個型號在它的背面可以看到，有的朋友會在正面看到W-L02878這個型號，誤認為是示教器的型號，這里千萬不要搞錯。

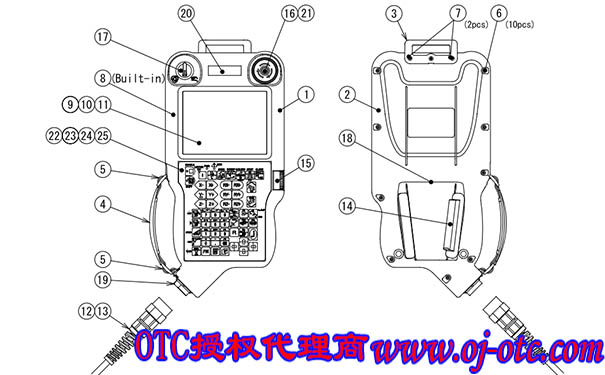

首先我們來看OTC機器人FD19系列的示教器FD19TP-DSJNC的分解圖如下：
?? 示教器分解圖
上圖中每個零件都標出了數字，通過下表可得知每個零件對應的正確OTC訂貨號。
?? 配件列表
| 配件符號 | 配件型號 | 名稱 |
|---|---|---|
| ① | L23700B01 | 頂殼 |
| ② | L23700B02 | 底殼 |
| ③ | L23700B03 | 掛鉤 |
| ④ | L23700B11 | TP吊帶 |
| ⑤ | 100-3633 | 膠帶調整器 |
| ⑥ | 100-3634 | 附帶法蘭的P緊固螺釘 |
| ⑦ | 100-3635 | 附帶法蘭的P緊固螺釘 |
| ⑧ | L23700C00 | CPU板 |
| ⑨ | L23700U00 | LCD單元 |
| ⑩ | L23700T00 | 觸摸屏單元 |
| ? | L23700B12 | 屏幕保護膜 |
| ? | L23701B00 (FD19RB-3308) | TP控制電纜(8米) |
| ? | L23701E00 (FD19RB-3315) | TP控制電纜(15米) |
| ? | L21500J00 | 電纜組件 |
| ? | L21500K00 | 電纜組件 |
| ? | L21500L00 | 電纜組件 |
| ? | L21500M00 | 電纜組件 |
| ? | L21500N00 | 電纜組件 |
| ? | L23700P00 | 電纜組件 |
| ? | NC9608 | 標簽 |
| ? | NC9638 | 標簽 |
| ? | L23710G00 | 薄膜按鍵組件（全球圖標） |
| ? | L23711G00 | 薄膜按鍵組件（日文圖標） |
| ? | L23712G00 | 薄膜按鍵組件（英文圖標） |
| ? | L23713G00 | 薄膜按鍵組件（中文圖標） |
