OTC Daihen (歐地希) AW12 水冷氬弧焊槍 分解圖及零部件列表

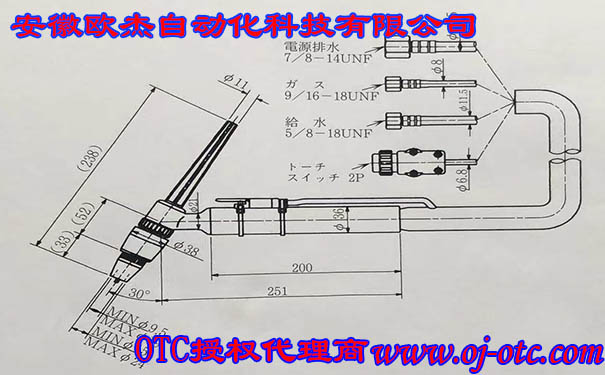

今天我們來介紹一下 OTC Daihen (歐地希) 原裝日本進口的水冷氬弧焊槍 AW12，下面我們先看 AW12 的外形示意圖：

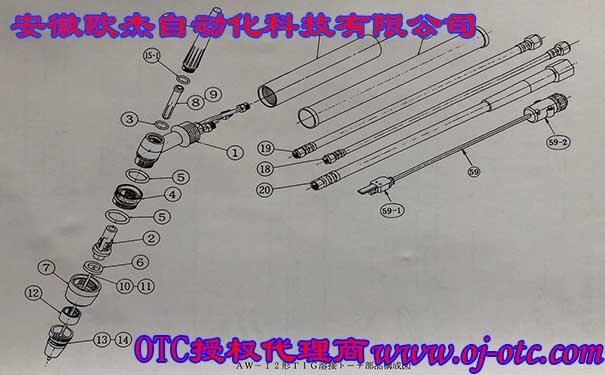

AW12 這款水冷氬弧焊槍有四米的和八米的兩種長度，大家可以根據自己的需要來購買合適的長度，我們再來看 AW12 的分解圖：
根據上面的分解圖再參照下表，我們就可以知道 AW12 這款水冷氬弧焊槍的每個零件的型號了：
通用零部件
| 配件符號 | 名稱 | 配件型號 |
|---|---|---|
| 1 | 槍體 | H12F00 |
| 2 | 鎢極夾3.2-6.4 | H12B31 |
| 3 | O型圈 | 3570-302 |
| 4 | 絕緣體 | H12B10 |
| 5 | O型圈 | 3570-303 |
| 6 | 絕緣套 | H12B09 |
| 7 | 罩 | H12B11 |
| 8 | 鎢極夾 | H12B32 |
| 9 | 鎢極夾4.0 | H12B33 |
| 10 | 鎢極（鈰鎢） | 0870-432 |
| 11 | 鎢極（鈰鎢） | 0870-040 |
| 12 | 絕緣套 | H12B06 |
| 13 | 噴嘴NO.8 | H12B21 |
| 14 | 噴嘴NO.10 | H12B22 |
| 15 | 長槍帽 | H77C00 |
| 15-1 | O型圈 | 3570-301 |
| 16 | 手柄 | H12B02 |
4米長度規格配件
| 配件符號 | 名稱 | 配件型號 |
|---|---|---|
| 17 | 保護套 4M | H77F01 |
| 18 | 氣管 4M | H12C00 |
| 19 | 水管 4M | H12D00 |
| 20 | 電纜 4M | H12E00 |
| 59 | 焊槍開關 | K1108A00 |
| 59-1 | 開關 | K1108C00 |
| 59-2 | 插頭 | 4730-001 |
8米長度規格配件
| 配件符號 | 名稱 | 配件型號 |
|---|---|---|
| 17 | 保護套 8M | H221F01 |
| 18 | 氣管 8M | H221C00 |
| 19 | 水管 8M | H221D00 |
| 20 | 電纜 8M | H221E00 |
| 59 | 焊槍開關（8M） | K1109A00 |
| 59-1 | 開關 | K1108C00 |
| 59-2 | 插頭 | 4730-001 |
如果你想查看 AW12 水冷氬弧焊槍的實物外形照片可以點擊：AW-12 原裝 OTC 水冷氬弧焊槍。
AW12 原裝 OTC Daihen (歐地希) 水冷氬弧焊槍分解就介紹到這里，如果您需要購買可以聯系我，我公司銷售 OTC Daihen (歐地希) 所有型號的設備及原裝配件、零部件；同時也提供機器人和焊機及切割機的維修服務，合肥、蕪湖、馬鞍山、淮南等地我們可以提供當天上門維修的服務，外省可以提供遠程服務，我公司是 OTC Daihen (歐地希) 指定的代理商，所有配件保證原裝正品，聯系電話：180-9663-1656(微信同號)，同時也歡迎大家加我微信與我交流 OTC 焊機的相關知識與經驗。
