OTC Daihen (歐地希) FD-B6L 工業機器人詳細分解圖與配件清單

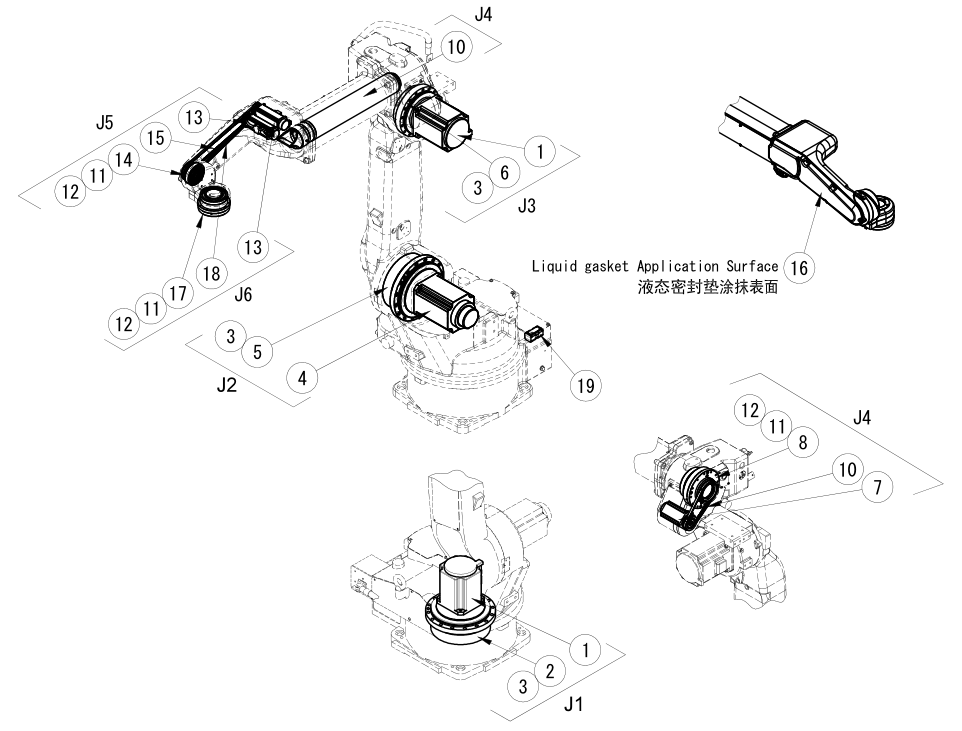

?? FD-B6L 機器人零部件配置圖
OTC機器人FDB6L是一款電纜內置、作業半徑2.0米的焊接機器人，電纜內置使焊槍角度更大，作業范圍更廣。上圖為其零部件配置圖，對照下表可查詢所有零部件的規格及對應的OTC訂貨號。
一、J1軸（第一軸）
| 配件符號 | 配件型號 | 名稱 |
|---|
| ① | W-L02788 | 交流伺服電機 |
| ② | W-L02U6 | RV減速機 |
| ③ | 100-0624 | 潤滑脂 |
二、J2軸（第二軸）
| 配件符號 | 配件型號 | 名稱 |
|---|
| ④ | W-L02152 | 交流伺服電機 |
| ⑤ | W-L02117 | RV減速機 |
| ③ | 100-0624 | 潤滑脂 |
三、J3軸（第三軸）
| 配件符號 | 配件型號 | 名稱 |
|---|
| ① | W-L02788 | 交流伺服電機 |
| ⑥ | L10725F | RV減速機 |
| ③ | 100-0624 | 潤滑脂 |
四、J4軸（第四軸）
| 配件符號 | 配件型號 | 名稱 |
|---|
| ⑦ | W-L02789 | 交流伺服電機 |
| ⑧ | W-L02784 | 諧波減速機 |
| ⑨ | W-L02794 | 正時皮帶 |
| ⑩ | L11761N00 | 內圈引導ASSY |
| ? | 2670-052 | 潤滑脂 |
| ? | 100-1491 | 潤滑脂 |
五、J5軸（第五軸）
| 配件符號 | 配件型號 | 名稱 |
|---|
| ? | W-L02790 | 交流伺服電機 |
| ? | L11700Y00 | 諧波減速機 |
| ? | W-L02801 | 正時皮帶 |
| ? | 100-0942 | 液態密封墊圈 |
| ? | 2670-052 | 潤滑脂 |
| ? | 100-1491 | 潤滑脂 |
六、J6軸（第六軸）
| 配件符號 | 配件型號 | 名稱 |
|---|
| ? | W-L02790 | 交流伺服電機 |
| ? | L11700L00 | 諧波減速機 |
| ? | W-L02802 | 正時皮帶 |
| ? | 2670-053 | 潤滑脂 |
| ? | 100-1491 | 潤滑脂 |
七、其他部件
| 配件符號 | 配件型號 | 名稱 |
|---|
| ? | 100-2147 | 電池 |
| — | L11751D00 | 電纜組件(1)(本體后部?上臂） |
| — | L11761D00 | 電纜組件(2)(用于上臂內部的J5和J6軸） |
| — | L11761E00 | 電纜組件(3)(用于上臂內部的J5和J6軸） |
| — | L11700B00 | J5, J6軸單元組件 |
| — | L10485Q00 | 動力電纜組件1 (J1軸內） |
| — | L10485S00 | 動力電纜組件2 (J2軸至上臂） |
注：“—”表示該配件無單獨符號，直接以型號訂購。
