OTC Daihen（歐地希）AW18 水冷氬弧焊槍零部件分解與型號對照
AW18 是 OTC Daihen（歐地希）水冷氬弧焊槍的型號，主要分為 4 米和 8 米兩種長度。本文詳細分解這把水冷焊槍的零部件。

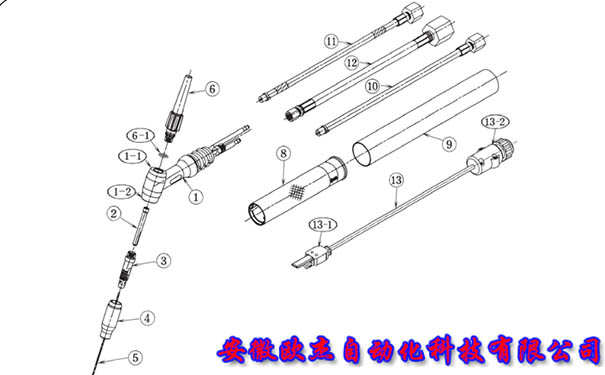

我們先來看 AW18 的分解圖如下：
通過上圖，我們再來看下表，下文是 AW18 分解圖對應的零部件規(guī)格型號：
通用配件
| 序號 | 配件符號 | 名稱 | 型號 | 備注 |
|---|---|---|---|---|
| 1 | 1 | 焊槍體 | H950J00 | 含1-1、1-2 |
| 2 | 1-1 | 絕緣體 | H500B04 | |
| 3 | 1-2 | 護帽 | H500B05 | |
| 4 | 2 | 鎢極夾(3.2) | H950C07 | 銅管(2分割) |
| 5 | 3 | 鎢極夾座(3.2) | H950C17 | 銅管 |
| 6 | 4 | 噴嘴(No.7) | H21B22 | 內徑中11 |
| 7 | 5 | 鈰鎢極 | 0870-032 | 3.2×150mm |
| 8 | 6 | 鎢極帽(長) | H83C00 | 含6-1 |
| 9 | 6-1 | O形圈 | 3570-007 | |
| 10 | 8 | 手柄 | H950E01 |
4米電纜長度對應配件
| 序號 | 配件符號 | 名稱 | 型號 | 備注 |
|---|---|---|---|---|
| 1 | 9 | 管護套(4m) | H950E02 | |
| 2 | 10 | 氣管(4m) | H950F00 | |
| 3 | 11 | 冷卻水管(4m) | H950G00 | |
| 4 | 12 | 焊槍電纜管(4m) | H21E00 | |
| 5 | 13 | 焊槍開關(4m) | K1108A00 | 含13-1，13-2 |
| 6 | 13-1 | 開關本體總成 | K1108C00 | |
| 7 | 13-2 | 連接器插頭 | 4730-001 |
8米電纜長度對應配件
| 序號 | 配件符號 | 名稱 | 型號 | 備注 |
|---|---|---|---|---|
| 1 | 9 | 管護套(8m) | H951E02 | |
| 2 | 10 | 氣管(8m) | H951F00 | |
| 3 | 11 | 冷卻水管(8m) | H951G00 | |
| 4 | 12 | 焊槍電纜管(8m) | H223E00 | |
| 5 | 13 | 焊槍開關(8m) | K1109A00 | 含13-1，13-2 |
| 6 | 13-1 | 開關本體總成 | K1108C00 | |
| 7 | 13-2 | 連接器插頭 | 4730-001 |
如果您想查看 AW18 水冷氬弧焊槍的照片，可以點擊相關鏈接；如果您需要查找 AW18 的配件，可以訪問我公司網(wǎng)站，搜索配件型號查看詳情。
