OTC Daihen (歐地希) DP400 焊機零部件型號對照表

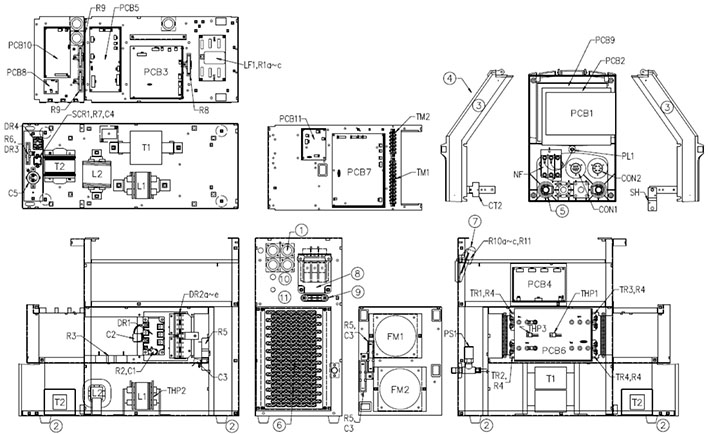

我們先通過下圖認識 OTC Daihen DP400 焊機各零部件的位置與符號，再查閱詳細型號對照表。所有配件均為原裝正品，支持訂購。
DP400 零部件型號明細表
| 序號 | 符號 | 品名 | 型號 | 規格 |
|---|---|---|---|---|
| 1 | NF | 空氣開關 | 4614-109 | IELK111-34459-1-V 或 IELK111-1-63-50.0-AEK-01-V |
| 2 | LF1 | 濾波器 | 4519-037 | FS5681-50-99 |
| 3 | PL1 | 指示燈 | 4600-366 | N46010A7KW-01 |
| 4 | DR1 | DR、SCR一體化模塊 | 4531-717 | DFA150AA160 |
| 5 | DR2a～e | 高速二極管模塊 | 4531-308 | DBA200UA60 |
| 6 | DR3 | 二極管 | 4531-505 | S2L60 |
| 7 | DR4 | 高速二極管模塊 | 4531-308 | DBA200UA60 |
| 8 | SCR1 | 可控硅模塊 | 4530-412 | SG25AA20 |
| 9 | TR1～4 | IGBT模塊 | 4534-528 | CM200DY-12NF |
| 10 | CT1 | 電流互感器 | 4810-030 | W-W03029A |
| 11 | CT2 | 霍爾元件 | 4406-009 | HA400S3EH |
| 12 | T1 | 逆變變壓器 | P10264B00 | W-W03361 |
| 13 | T2 | 輔助變壓器 | 4810-916 | W-W02936B |
| 14 | LI | 直流電抗 | P30037L00 | P30037L00 |
| 15 | L2 | 輸入電抗 | P10322L00 | P10322L00 |
| 16 | L3a,b | 鐵素體核 | 4739-497 | I-04RA400270150 |
| 17 | L4,5 | 鐵素體核 | 4739-497 | E04RA400270150 |
| 18 | L6 | 鐵素體核 | 4739-358 | RI-17.5-28.5-10.7 |
| 19 | L7 | 鐵素體核 | 4739-497 | R04RA400270150 |
| 20 | THF1 | 溫控開關 | 4614-057 | 67L080 |
| 21 | THP2 | 溫控開關 | 4258-024 | US-602SXTTAS130*C |
| 22 | THF3 | 溫控開關 | 4614-051 | 67L090 |
| 23 | FM1,2 | 風機 | 4805-074 | 4715SL-05W-B60-D00 |
| 24 | SH | 分流器 | 4403-116 | KY400A400A/60MV |
| 25 | PS1 | 壓力開關 | 4255-016 | W-W00032B |
| 26 | mi | 端子臺 | 4739-505 | TB10-0112P |
| 27 | TM2 | 端子臺 | 4739-504 | TB10-016P |
| 28 | Rla～c | 金屬氧化膜電阻 | 4509-128 | RS2B200kQJ |
| 29 | R2 | 碳膜電阻 | 4509-704 | RD20SlkQJ |
| 30 | R3 | 水泥電阻 | 4509-819 | 40SH200QJ |
| 31 | R4a～h | 碳膜電阻 | 4509-704 | RD20SlkQJ |
| 32 | R5a,b | 水泥電阻 | 4509-881 | 40SHN5.1QJA |
| 33 | R6 | 水泥電阻 | 4509-916 | T20SH2.2QJA |
| 34 | R7 | 碳膜電阻 | 4509-704 | RD20SlkQJ |
| 35 | R8 | 水泥電阻 | 4509-825 | 20SH15kQJ |
| 36 | R9a,b | 水泥電阻 | 4509-922 | 20SH10QJ |
| 37 | RlOac | 壓敏電阻 | 4516-119 | TND14V-911KB0LLAA0 |
| 38 | Rll | 壓敏電阻 | 4516-119 | TND14V-911KB0LLAA0 |
| 39 | C1 | 滌綸薄膜電容 | 4518-402 | 0.47nF50V |
| 40 | C2 | 滌綸薄膜電容 | 4518-530 | US16X154JAASA |
| 41 | C3a,b | 滌綸薄膜電容 | 4518-542 | US20X472JAASA |
| 42 | C4 | 滌綸薄膜電容 | 4518-402 | 0.47uF50V |
| 43 | C5 | 鋁電解電容 | 4511-510 | LWA2N601MSEAZ0 |
| 44 | CONI | 插座 | 4730-421 | HS25R-10(71) |
| 45 | C0N2 | 插座 | 4730-426 | 25-6BK-Z |
| 46 | PCB1 | 印刷線路板 | P10532U00 | P10532U00 |
| 47 | PCB2※注 | 印刷線路板 | P10265P00 | P10265P00 |
| 48 | PCB3 | 印刷線路板 | P10532Q | P10532Q00 |
| 49 | PCB4 | 印刷線路板 | P10533V | P10533V00 |
| 50 | PCB5 | 印刷線路板 | P30037Z | P30037Z00 |
| 51 | PCB6 | 印刷線路板 | P30037Y | P30037Y00 |
| 52 | PCB7 | 印刷線路板 | P10261Q | P10261Q00 |
| 53 | PCB8 | 印刷線路板 | P10533R | P10533R00 |
| 54 | PCB9 | 印刷線路板 | P10346R | P10346R00 |
| 55 | PCB10 | 印刷線路板 | P10533X | P10533X00 |
| 56 | PCB11 | 印刷線路板 | P10532S | P10532S00 |
| 57 | ① | 附膜橡膠堵 | 4739-474 | W-W02805 |
| 58 | ② | 橡膠熱腳 | 4739-475 | C-30-RK-3220 |
| 59 | ⑧ | 前面板 | P10264J01 | P10264J01 |
| 60 | ④ | 操作面板蓋 | P10263J02 | P10263J02 |
| 61 | ⑤ | 快速接頭插座 | 100-1573 | CX0058 |
| 62 | — | 快速接頭 | 4734-025 | DIXSK70 |
| 63 | — | 快速接頭 | 4734-026 | DIXSK95 |
| 64 | ⑥ | 防塵過濾網 | P30037J04 | P30037J04 |
| 65 | ⑦ | 輸入端子M | K3904B00 | K3904B00 |
| 66 | ⑧ | 輸入端子蓋板 | K3904C00 | K3904C00 |
| 67 | ⑨ | 電纜固定夾 | 100-0866 | W-WQ0010 |
| 68 | ⑩ | 玻璃管保險 | — | 0.5A250V |
| 69 | — | 玻璃管保險 | 100-0479 | 0235003P |
| 70 | — | 保險絲支架 | 100-0480 | F-400-01A2 |
