OTC Daihen (歐地希) DW300 鋁合金交流脈沖 MIG 焊接條件示例
使用 OTC DW300 鋁焊機進行交流脈沖 MIG 焊接鋁合金時，可參照以下示例設定參數。示例材料：焊絲 A5183（φ1.2mm）、工件 A5052、保護氣體 Ar。
(1) 搭接角焊條件例
| 板厚 t(mm) | 間隙 | 焊接電流(A)※1 | 電弧電壓(V)※1 | 焊接速度(cm/min) | 瞄準位置※2 | 送絲速度(cm/min) | EN比例調整 |
|---|---|---|---|---|---|---|---|
| 0.8 | 0 | 33 | 14.2 | 60 | A | 275 | 5 |
| 1 | 31 | 14.7 | 60 | A | 275 | 10 | |
| 1.0 | 0 | 45 | 13.8 | 50 | A | 330 | 0 |
| 1 | 46 | 14.0 | 50 | A | 330 | 0 | |
| 1.5 | 40 | 15.4 | 60 | A | 363 | 5 | |
| 2 | 39 | 16.8 | 60 | A | 363 | 10 | |
| 1.2 | 0 | 46 | 13.4 | 50 | B | 330 | 0 |
| 1 | 45 | 13.6 | 50 | A | 330 | 0 | |
| 1.5 | 48 | 14.0 | 50 | A | 385 | 0 | |
| 2 | 45 | 14.1 | 50 | A | 385 | 5 | |
| 1.5 | 0 | 53 | 14.0 | 50 | B | 385 | 0 |
| 1 | 53 | 14.0 | 50 | A | 385 | 0 | |
| 1.5 | 56 | 14.5 | 50 | A | 407 | 0 | |
| 2 | 55 | 14.6 | 50 | A | 407 | 5 |

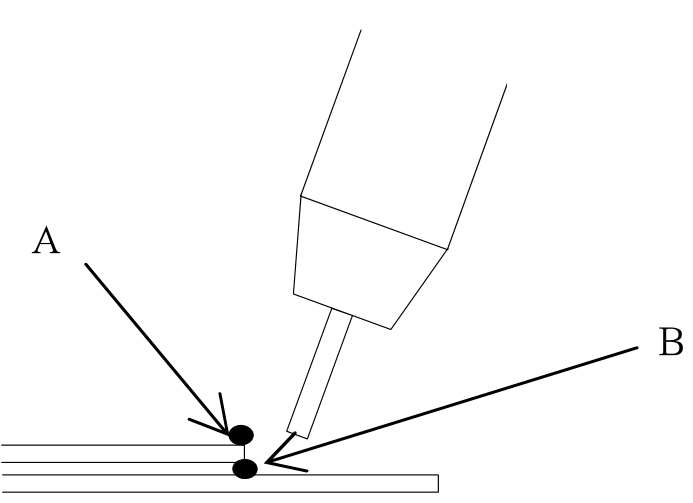

※1 焊接電流、電弧電壓為實測值。※2 瞄準位置：A—上板角，B—下板角。
(2) 對縫焊接條件例
| 板厚 t(mm) | 焊接電流(A)※1 | 電弧電壓(V)※1 | 焊接速度(cm/min) | 送絲速度(cm/min) | EN比例調整 |
|---|---|---|---|---|---|
| 0.8 | 39 | 15.2 | 150 | 330 | 5 |
| 1.0 | 39 | 14.0 | 70 | 275 | 0 |
| 1.2 | 40 | 13.8 | 70 | 300 | 0 |
| 1.54 | 40 | 13.9 | 70 | 300 | 0 |
※1 焊接電流、電弧電壓為實測值。
