OTC Daihen (歐地希) 機器人 IPM 驅動單元更換教程
如果您要更換 OTC Daihen (歐地希) 機器人控制柜中的 IPM 驅動單元裝置，請仔細閱讀本文。本教程將分步指導您完成拆除與安裝全過程，并提供詳細的接頭對照表，確保更換操作安全、正確。
1 準備工作與安全須知
?? 重要：更換前請務必遵守以下安全事項：
? 確認新 IPM 驅動單元型號與原裝置完全相同，否則可能導致故障。
? 關閉主電源和機器人控制器上的斷路器，并等待至少 5 分鐘，確保電容放電完畢。
? 操作時注意不要鉤住任何接頭，避免撞擊散熱器，防止裝置掉落砸傷。
2 拆除前側接頭與緊固螺釘

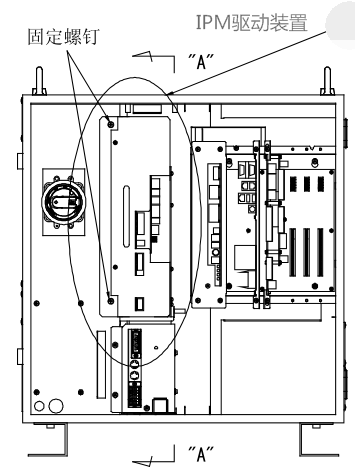

移除連接到 IPM 驅動裝置前側的所有接頭（參見下表），然后卸下兩顆緊固螺釘。操作時注意接頭位置，避免用力過猛。
| 接頭 | 目標位置 |
|---|---|
| CNCOM | CPU板 |
| CNSV | 順序板 |
| CNVP | 多路電源裝置 |
| CNMS、CNRST | 電源裝置 |
| (CN78E) | 控制電纜3（適用于7軸機器人） |
| CNFAN | 冷卻風扇（散熱器） |
| CNR | 再生電阻 |
3 拉出裝置并拆除右側接頭

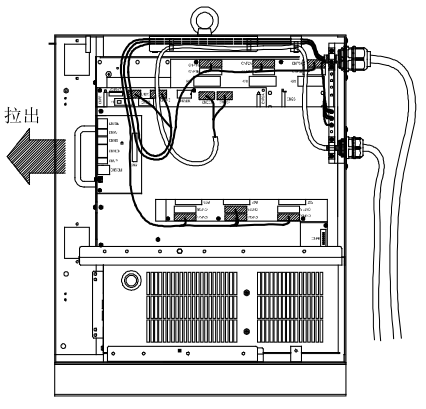

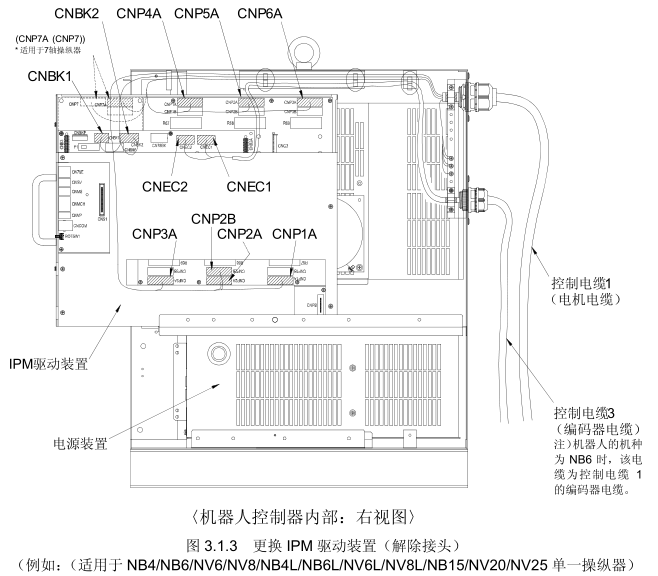

從前側將 IPM 驅動裝置拉出約 200 毫米，然后移除右側的所有接頭。右側接頭對應關系見下表及控制柜圖示。
| 接頭 | 電纜 | 適用機型 |
|---|---|---|
| CNP1A～CNP6A | 控制電纜1 | NB4 / NV6 / NB4L / NV6L / NB15 / NV20 / NH5 / NS3 |
| CNP2B（NH5、NS3除外） | 控制電纜1 | |
| CNBK1、CNBK2 | 控制電纜1 | |
| CNEC1、CNEC2 | 控制電纜3 | |
| （其他機型表格略，詳細請見原手冊） | ||
4 完全取出舊 IPM 驅動裝置
在確認所有接頭均已移除后，握住面板的金屬部分，小心地將 IPM 驅動裝置從控制器前部完全拉出。注意不要觸碰電路板和電解電容，避免靜電損壞。
5 安裝新 IPM 驅動裝置

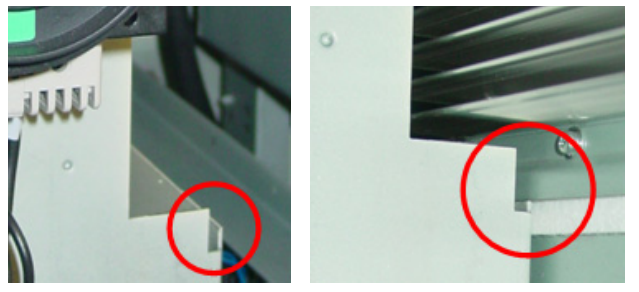

將新 IPM 驅動裝置對準導軌間隙，從正面插入約 200 毫米。先連接裝置內側（右側）的所有接頭，確保插頭鎖緊。連接后可輕拉電纜檢查是否牢固。
6 推入裝置并緊固
將 IPM 驅動裝置完全推入控制柜，直到與面板齊平。使用兩顆緊固螺釘將其固定，扭矩適當，避免滑絲。
7 重新連接前面板接頭
按照步驟2的表格，將所有前面板接頭重新插入對應位置。確保每個接頭都已鎖緊，無松動。
8 最終檢查與開機
仔細檢查所有接頭是否連接正確、牢固，確保無工具遺留在柜內。然后合上斷路器，開啟主電源，啟動機器人進行功能測試。如無異常，則更換成功。
?? 重要注意事項
更換前務必?cái)嚅_(kāi)主電源并等待5分鐘以上，避免觸電。
確保新單元型號與原單元一致，否則可能導致故障。
操作時避免觸碰電路板和電解電容，防止靜電損壞。
所有接頭必須插接到位，否則可能引起誤動作或故障。
安裝完成后進行全面檢查，確認無誤后方可通電。
