OTC Daihen (歐地希) 送絲機 AF4012C 送絲機構 (L11236B00) 詳細分解圖與配件清單
送絲機構L11236B00是AF4012C的主要部分，零部件較多，請仔細對照分解圖，避免出錯。

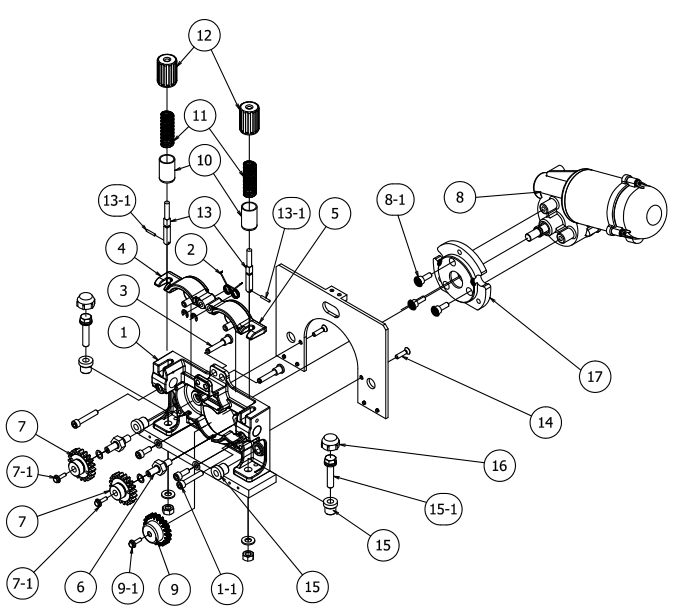

?? 送絲機構 (L11236B00) 分解圖
?? 配件列表
| 配件符號 | 配件型號 | 名稱 |
|---|---|---|
| 1 | L11236B01 | 主支架 |
| 1-1 | — | 內六角螺栓 |
| 2 | L10595B04 | 線圈彈簧 |
| 3 | L10595B02 | 加壓輪臂銷 |
| 4 | U30023T00 | 加壓輪臂（L) |
| 5 | U30023W00 | 加壓輪臂（R) |
| 6 | L10595B03 | 驅動輪軸 |
| 7 | L10595P00 | 中間齒輪 |
| 7-1 | — | 十字孔六角螺栓 |
| 8 | W-W03729 | 送絲電機 |
| 8-1 | — | 內六角螺栓 |
| 9 | L10595Q00 | 驅動齒輪 |
| 9-1 | — | 十字孔六角螺栓 |
| 10 | L10595B05 | 加壓彈簧座 |
| 11 | L10595B08 | 壓縮彈簧 |
| 12 | L10595B06 | 加壓手柄 |
| 13 | L10595B07 | 加壓螺栓 |
| 13-1 | 4739-043 | 彈簧銷 |
| 14 | — | 十字平頭螺絲 |
| 15 | L10595B09 | 絕緣套 |
| 15-1 | — | 六角螺栓 |
| 16 | U5185B15 | 絕緣帽 |
| 17 | L11236L01 | 電機固定架 |
注：“—”表示該配件無單獨型號編號，通常隨主組件提供。
