OTC Daihen (歐地希) 水冷焊槍 RTW5000H (RTW5000S/RTW5000L) 詳細分解圖與配件清單
OTC焊接機器人上用的焊槍有很多種，國內比較常用的是RTW5000H和RT3500H。本文主要介紹的是RTW5000H（包含RTW5000S、RTW5000H、RTW5000L三種型號）。

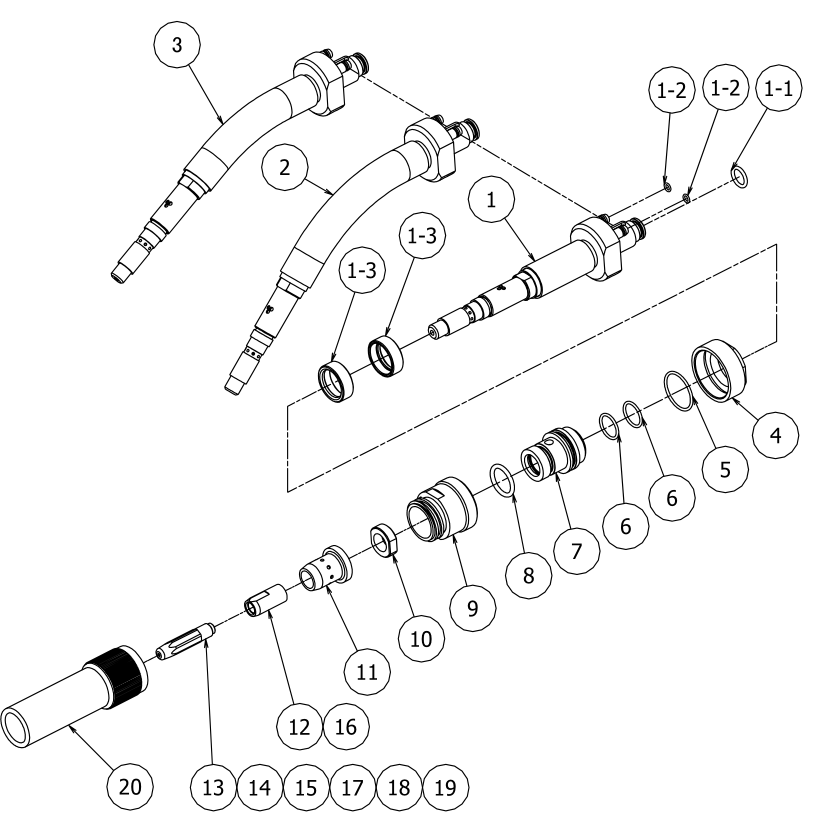

?? RTW5000H 系列焊槍分解圖
上圖為RT5000H系列（包含RTW5000S、RTW5000H、RTW5000L）的零部件分解圖，每個零件都標有數字標記，結合下表可查詢對應的OTC訂貨號。
?? 配件列表
| 配件符號 | 配件型號 | 名稱 |
|---|---|---|
| 1 | L10609B00 | 槍體組件 |
| 2 | L10611B00 | 槍體 |
| 3 | L10610B00 | 槍體 |
| 3-1 | 3574-017 | O型圏 |
| 3-2 | 100-0652 | O型圏 |
| 3-3 | L10609B08 | 刷子 |
| 4 | U2969K03 | 螺母 |
| 5 | 3574-003 | O型圏 |
| 6 | 3574-002 | O型圏 |
| 7 | L6571C01 | 絕緣體 |
| 8 | 3574-006 | O型圏 |
| 9 | L6571C02 | 前體 |
| 10 | L6571C03 | 螺母 |
| 11 | U3766K01 | 分流罩 |
| 12 | L10302C01 | 螺母 |
| 13 | L10361B04 | 導電嘴 |
| 14 | L10361B05 | 導電嘴 |
| 15 | L10361B06 | 導電嘴 |
| 16 | L10302C02 | 導電嘴螺母 |
| 17 | L7250B04 | 導電嘴 |
| 18 | L7250B05 | 導電嘴 |
| 19 | L7250B06 | 導電嘴 |
| 20 | U724E01 | 噴嘴 |
