OTC Daihen (歐地希) 送絲機 CM6201/CM6202/CM6402 送絲總成零部件列表
OTC Daihen (歐地希) 送絲機 CM6201、CM6202、CM6402 這三個型號的送絲總成也是一樣的。

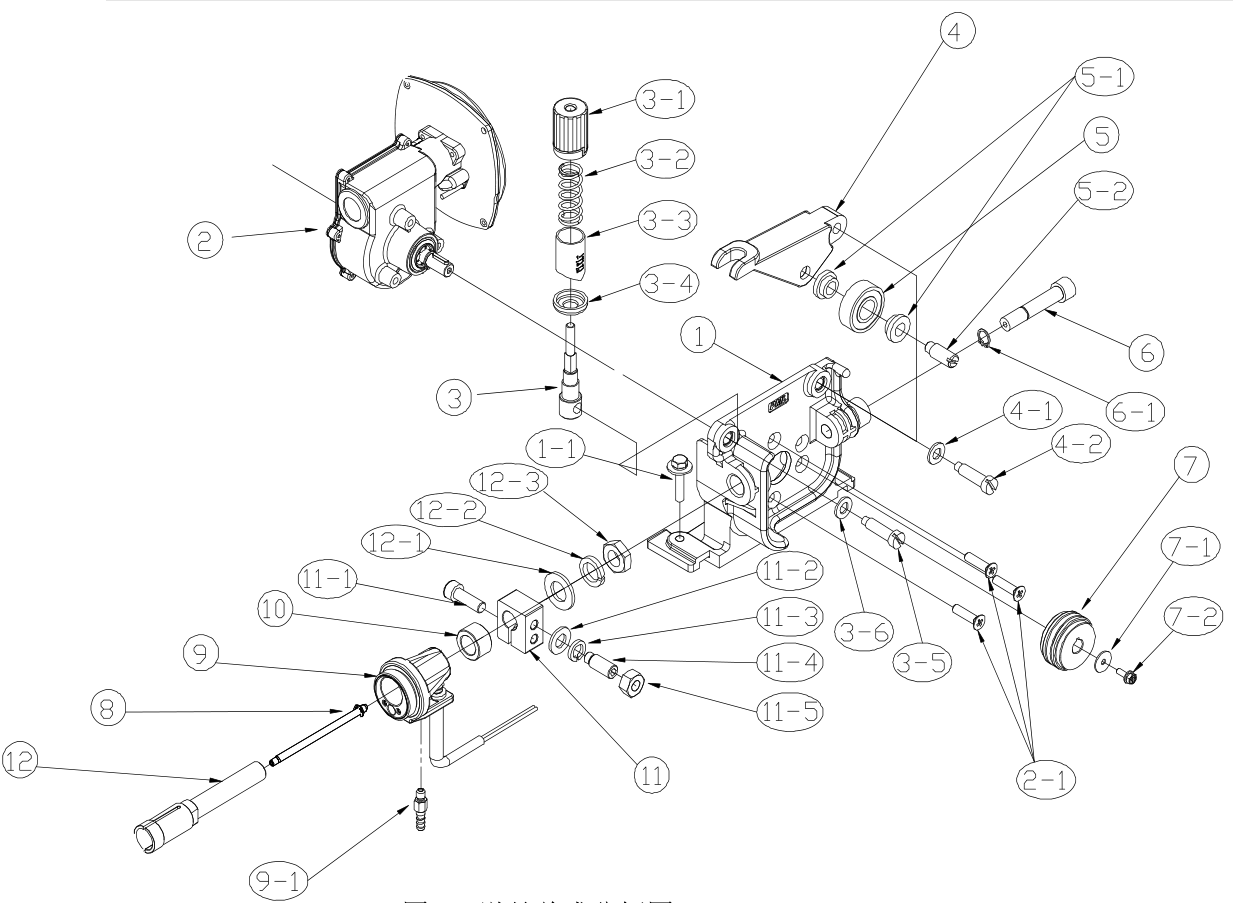

根據上圖再對照下文：
| 配件符號 | 型號 | 名稱 |
|---|---|---|
| 1 | U30055B01 | 托架 |
| 1-1 | U30055B11 | 螺栓組合件 |
| 2 | U30055L01 | 蝸輪蝸桿送絲電機 |
| 2-1 | GB/T 819. 1-2000 M6X25 | 十字槽沉頭螺釘 |
| 3 | U30055H01 | 壓臂螺桿 |
| 3-1 | U30055H02 | 手柄外套 |
| 3-2 | U30055H03 | 彈簧 |
| 3-3 | U30055H04 | 手柄內套 |
| 3-4 | U30055H05 | 擋環 |
| 3-5 | U30055B03 | 軸螺釕(5) |
| 3-6 | GB 97.1-2002 8 | 平墊圈 |
| 4 | U30055B02 | 壓臂 |
| 4-1 | GB 97. 1-2002 8 | 平墊圈 |
| 4-2 | U30055B03 | 軸螺釘(5) |
| 5 | U30055B04 | 加壓輥(軸承） |
| 5-1 | U30055B05 | 加壓輥絕緣套 |
| 5-2 | U30055B06 | 軸螺釕(2) |
| 6 | U30055B09 | 焊絲導向桿 |
| 6-1 | GB 894. 1-86 10 | 軸用彈性擋圈 |
| 7 | U30055M01 | 送絲輪（用于直徑0.8和1.0焊絲） |
| 7 | U30055M02 | 送絲輪（用于直徑1.0和1.2焊絲） |
| 7 | U30055B07 | 送絲輪（用于直徑1.2和1.6焊絲） |
| 7 | U30055M03 | 送絲輪（用于直徑1.2和1.2焊絲） |
| 7 | U30055M04 | 送絲輪（用于直徑1.4和1.4焊絲） |
| 7 | U30055M05 | 送絲輪（用于直徑1.2和1.4焊絲） |
| 7-1 | U30055B08 | 墊片 |
| 7-2 | GB 9074.13-88 M4X12 | 螺柃組合件 |
| 8 | U30056N01 | 導絲管（用于直徑0.8?1.2焊絲） |
| 8 | U30056B01 | 導絲管（用于直徑1.2?1.6焊絲） |
| 9 | U30056P00 | 接n座組件 |
| 9-1 | K3985E04 | 氣管接頭 |
| 10 | U30056D02 | 墊塊 |
| 11 | U30056D03 | 供電模塊 |
| 11-1 | GB 70-2000 M8X25 | 內六角圓柱頭螺釕 |
| 11-2 | GB 97. 1-2002 10 | 平墊圈 |
| 11-3 | GB 93-87 10 | 墊闔 |
| 11-4 | U30055D02 | 雙頭螺柱 |
| 11-5 | GB 6170-2000 M10 | 六角螺母 |
| 12 | U30056D01 | 焊槍導嘴 |
| 12-1 | GB 97. 1-2002 14 | 平墊圈 |
| 12-2 | GB 93-87 14 | 墊圈 |
| 12-3 | GB 6172. 1-2000 M14 | 六角薄螺母 |
OTC Daihen (歐地希) 送絲機 CM6201\CM6202\CM6402 送絲總成的零部件規格及對應的 OTC 訂貨號就說到這里，希望能給您帶來幫助，同時如果您需要購買 OTC Daihen (歐地希) 的任何配件，都可以與我聯系，我公司是 OTC Daihen (歐地希) 指定的代理商，所有配件保證原裝正品，聯系電話：180-9663-1656，同時也歡迎大家加我微信與我交流 OTC 焊機的相關知識與經驗。
