OTC Daihen (歐地希) 送絲機 CM7402/CMW-742-C 組裝部品零部件列表

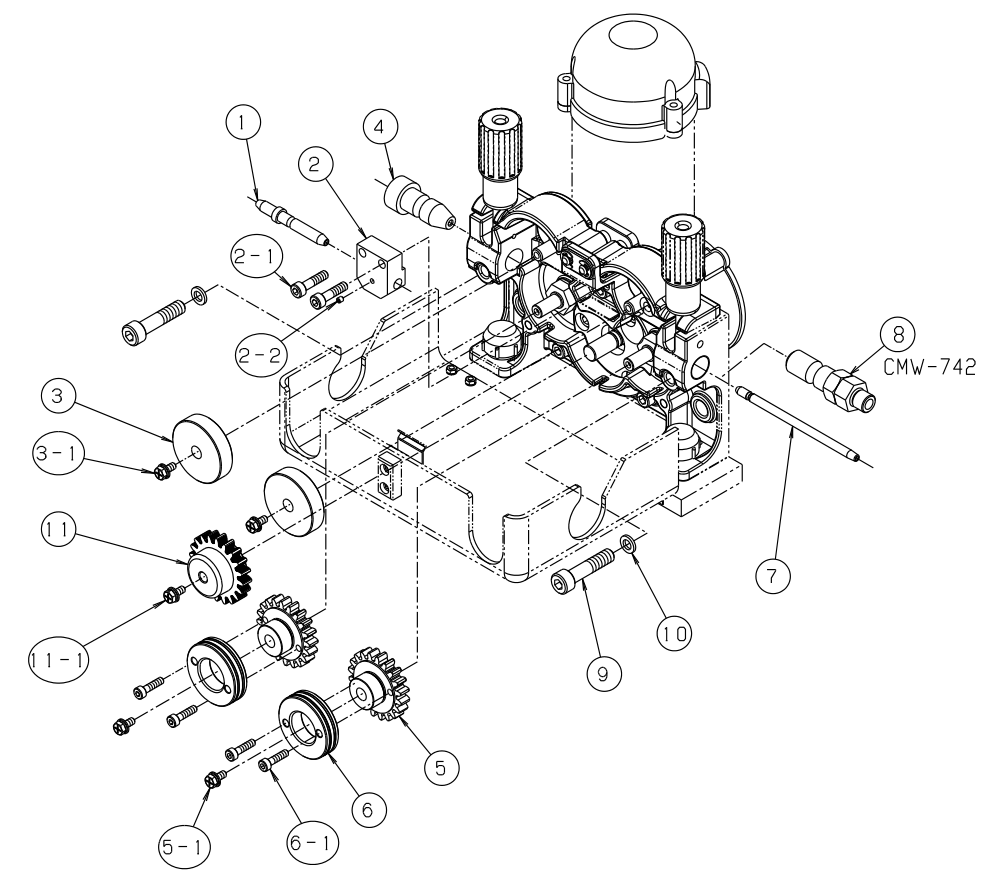

還是先看 OTC Daihen (歐地希) 送絲機 CM7402 和 CMW-742-C 組裝部品的分解圖。
| 編號 | 部品編號/OTC訂貨號 | 名稱 | 數量 | 備注 | |
|---|---|---|---|---|---|
| CM-7402 | CMW-742-C | ||||
| 1 | L10595C01 | 中央導絲管 | 1 | ||
| 2 | L10595C02 | 導向模塊 | 1 | 不含2-1，2-2 | |
| 2-1 | — | 內六角螺絲 | 2 | M5X20 | |
| 2-2 | — | 固定螺絲 | 1 | M3X4 | |
| 3 | K5439C00 | 加壓輪 | 2 | 不含3-1 | |
| 3-1 | — | 十字孔六角螺絲 | 2 | M4X10 | |
| 4 | U30022.T01 | 焊絲導向管 | 1 | ||
| 5 | L10595P00 | 中間齒輪 | 2 | 組件不含5-1 | |
| 5-1 | — | 十字孔六角螺絲 | 2 | M4X10 | |
| 6 | K5439B12 | — | 送絲輪（0.9-1.0/1.2) | 2 | 不含6-1 |
| — | K5439B01 | 送絲輪（1.4/1.6) | 2 | 不含6-1 | |
| 6-1 | — | 內六角螺絲 | 4 | M4X16 | |
| 7 | U30022J02 | 出口導絲管(0.9-1.2) | 1 | ||
| 8 | U5209J01 | 導絲管適配器 | 1 | ||
| 9 | — | 內六角螺絲 | 2 | M6X35 | |
| 10 | — | 墊片 | 2 | M6 | |
| 11 | L10595Q00 | 驅動齒輪 | 1 | 不含11-1 | |
| 11-1 | — | 十字孔六角螺絲 | 1 | M4X15 | |
