OTC Daihen (歐地希) AWX-2081 氬弧焊槍 分解圖及零部件列表

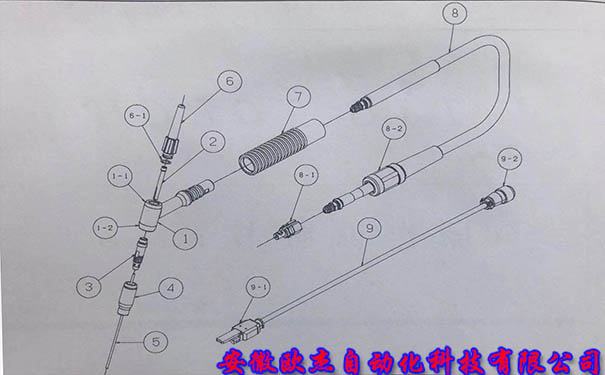

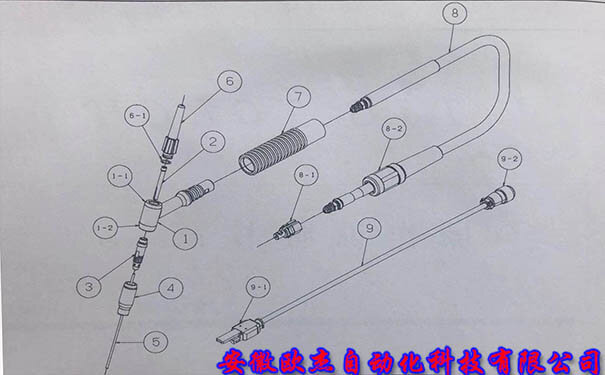

今天我們來說一下 AWX-2081 這把氬弧焊槍的分解知識，首先我們來看下圖：
AWX-2081 可以分解成上圖的樣式，如果您需要購買槍上面的零件就可以按照我的這張圖來選擇對應的零件編號，然后再看下表：
| 序號 | 配件符號 | 型號 | 名稱 | 備注 |
|---|---|---|---|---|
| 1 | 1 | H979B00 | 焊槍體 | 含1-1、1-2 |
| 2 | 1-1 | H500B04 | 絕緣體 | |
| 3 | 1-2 | H500B05 | 護帽 | |
| 4 | 2 | H950C05 | 鎢極夾(2.4) | 銅管(2分割) |
| 5 | 3 | H950C15 | 鎢極夾座(2.4) | 銅管 |
| 6 | 4 | H21B21 | 噴嘴(No.6) | 內徑 9.5 |
| 7 | 5 | 0870-024 | 鈰鎢極 | 2.4×150mm |
| 8 | 6 | H83C00 | 鎢極帽(長) | 含6-1 |
| 9 | 6-1 | 3570-007 | O形圈 | JISW1516-7 |
| 10 | 7 | H979E01 | 手柄 | |
| 11 | 8 | H979D00 | 焊槍電纜 | 含8-1、8-2 |
| 12 | 8-1 | H979F00 | 接頭 | |
| 13 | 8-2 | H979D01 | 橡膠套筒 | |
| 14 | 9 | K5087A00 | 焊槍開關 | 含9-1、9-2 |
| 15 | 9-1 | K1108C00 | 開關本體總成 | |
| 16 | 9-2 | 4730-062 | 連接器插頭 |
有了上文，我們就可以很方便就知道了每個 AWX-2081 零件對應的型號了，怎么樣是不是很方便呢？
如果您想查看 AWX-2081 的照片可以點擊這里 AWX-2081 原裝 OTC 氬弧空冷焊槍。
