OTC Daihen (歐地希) CPVE400 焊機全配件型號對照表

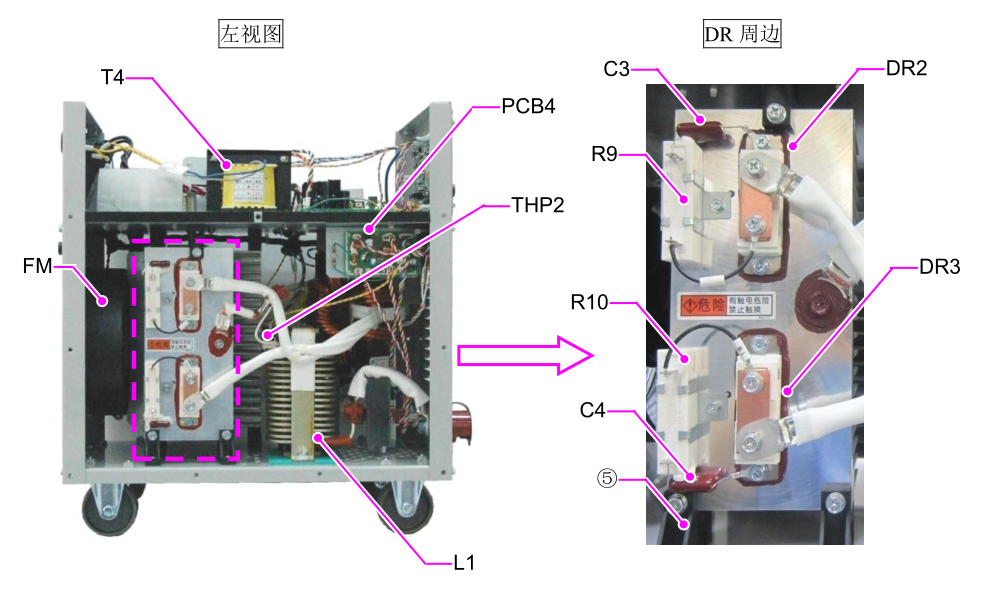

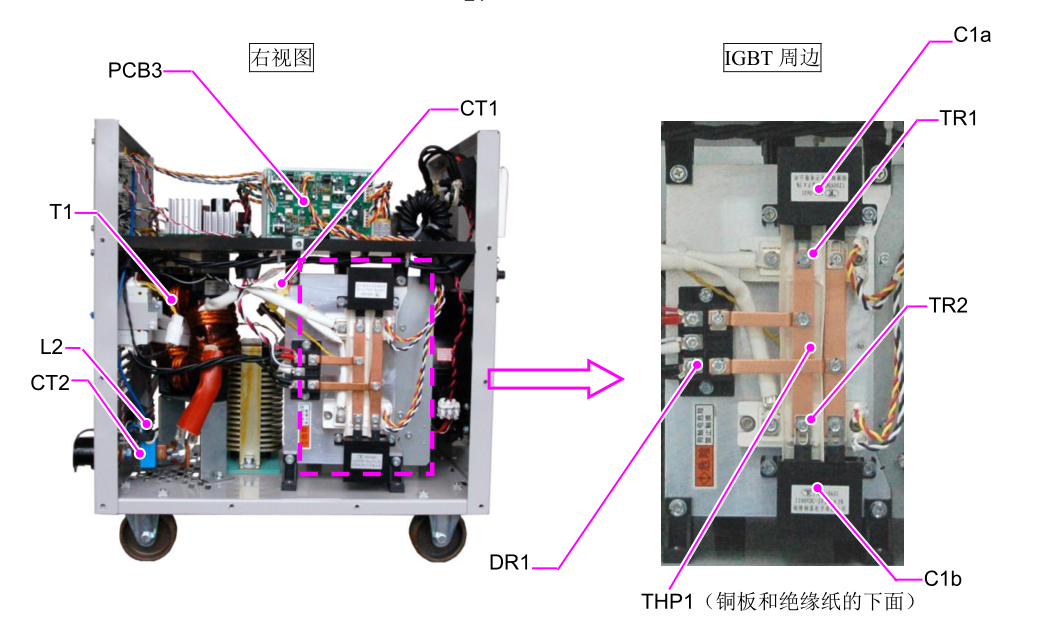

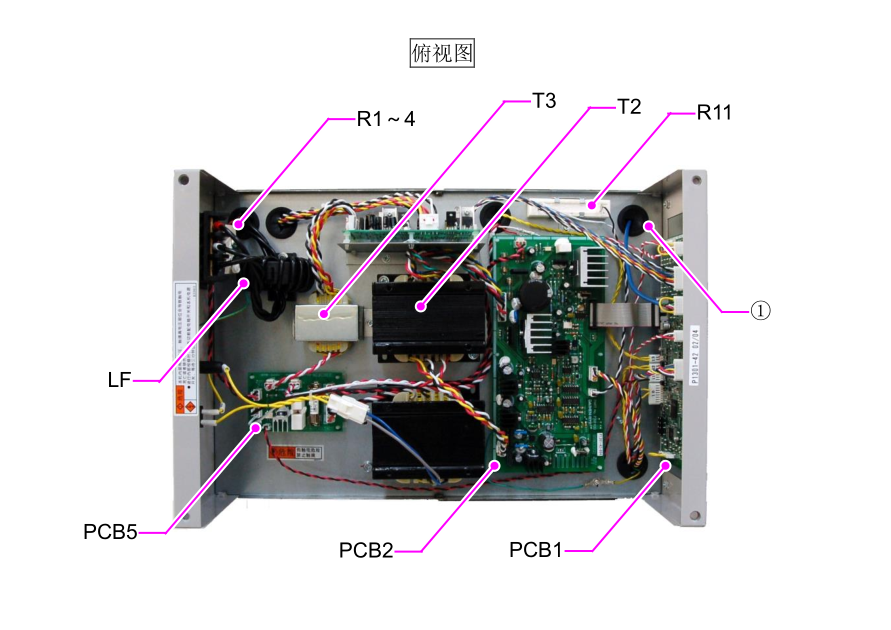

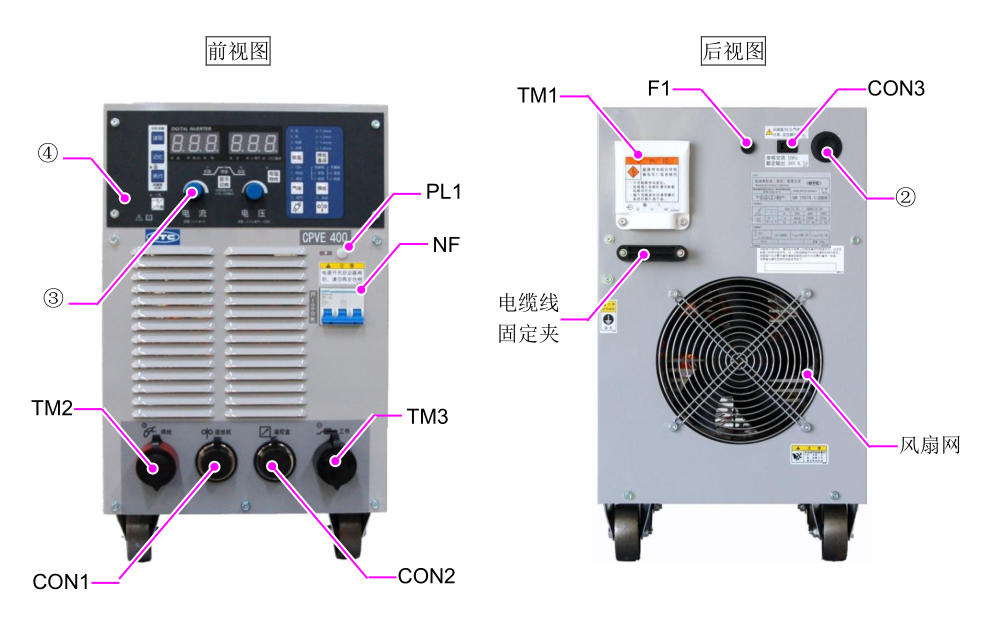

很多維修師傅能準確找到 OTC CPVE400 焊機的故障原因，卻不清楚所需配件的具體型號。本文整理了該焊機所有配件的符號、名稱、型號及規格，并附多角度圖解，方便您快速查詢與采購。
OTC CPVE400 配件型號明細表
| 符號 | 名稱 | 型號 | 規格 |
|---|---|---|---|
| NF | 空氣開關 | 4614-0848 | DZ47-60D40A |
| LF | 濾波器 | P30130H01 | P30130H01 |
| PL1 | 指示燈 | 4600-366 | N46010A7KW-01 |
| DR1 | 整流橋 | 100-1393 | MDS75-16 |
| DR2～3 | 快速二極管模塊 | 100-2135 | BD150N04FZ |
| TR1,2 | IGBT模塊 | 100-2134 | GD75HFU120C1S |
| CT1 | CT(電流互感器) | 100-0851 | QW-W00050 |
| CT2 | 霍爾元件 | P30110L04 | P30110L04 |
| L2 | 濾波線圈 | 4739-543 | E04RA3100190100 |
| T1 | 逆變變壓器 | P30130B00 | P30130B00 |
| T2 | 控制變壓器 | QW-W00123 | QW-W00123 |
| T3 | 控制變壓器 | QW-W00128 | QW-W00128 |
| T4 | 控制變壓器 | QW-W00124 | QW-W00124 |
| L1 (CPVE400) | 直流電抗器 | P30130C00 | P30130C00 |
| L1 (CPVE400S) | 直流電抗器 | P30151C00 | P30151C00 |
| THP1 | 溫控開關 | 100-0931 | KSD301-PM6-80/3-NC（#250） |
| THP2 (CPVE400) | 溫控開關 | 100-0932 | KSD301-PH-110/3-NC（#250） |
| THP2 (CPVE400S) | 溫控開關 | 100-2267 | KSD301-PH-85/3-NC（#250） |
| FM | 風機 | 100-0933 | 200FZY3-S |
| R1～4 | 壓敏電阻 | 100-175 | TND14V-911KB0LLAA0 |
| R5～8 | 碳膜電阻 | 100-0935 | CFS1/4CT52A102J |
| R9,10 | 無感水泥電阻 | 100-1403 | RX27N4V-30W-5R1J |
| R11 | 水泥電阻 | 100-0672 | RX27-4V-40W-1R-J |
| C1a,b | 薄膜電容 | 100-1953 | MFD-DA01 DC1200V-20UF |
| C3,4 | 薄膜電容 | 100-1396 | CBB81-2000V-223J |
| F1 | 保險絲 | 100-0936 | RFI-32 6X30F8A250V |
| SH | 分流器 | 100-0938 | 60mV 400A |
| RY | 繼電器 | 4341-206 | G6A-274P DC24V |
| TM1 | 輸入端子 | K3904B00 | K3904B00 |
| — | 輸入端子保護蓋 | K3904C00 | K3904C00 |
| TM2 | 輸出端子 | 100-1292 | EDZ95b(R) |
| TM3 | 輸出端子 | 100-1291 | EDZ95b(B) |
| TM4 | 端子臺（12P） | 100-2057 | TB-1512 |
| L3 | 濾波線圈 | 4739-497 | E04RA400270150 |
| CON1 | 插座 | 4730-006 | DPC25-4BP |
| CON2 | 插座 | 4730-010 | DPC25-6BP |
| CON3 | 插座 | 100-0681 | RU-02(B99) |
| PCB1 | 印刷線路板 | P30110P | P30110P00 |
| PCB2 | 印刷線路板 | P30110Q | P30110Q00 |
| PCB3 | 印刷線路板 | P30066S | P30066S00 |
| PCB4 | 印刷線路板 | P30110R | P30110R00 |
| PCB5 | 印刷線路板 | P30110X | P30110X00 |
| ① | 附膜橡膠堵 | W-W03637 | W-W03637 |
| ② | 附膜橡膠堵 | 100-0945 | QW-W00016 |
| ③ | 調節旋鈕 | 100-2133 | KN-21-6Y(藍色) |
| ④ | 操作面板膜 | P30130W02 | P30130W02 |
| ⑤ | 散熱片安裝支架 | QW-W00116 | QW-W00116 |
