OTC Daihen (歐地希) DM350 焊機配件及規格型號

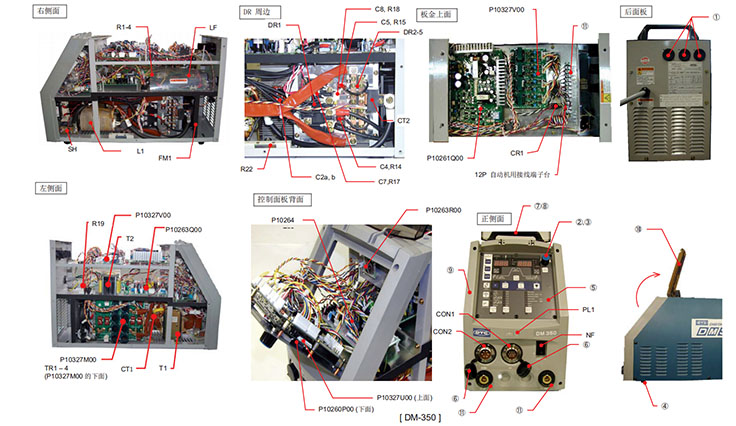

昨天我給大家?guī)淼氖?OTC Daihen (歐地希) 焊機 CPVE400 的配件及其對應的規格型號，有不少朋友都給我微信留言說是干貨，很喜歡讓我把 OTC Daihen (歐地希) 焊機 DM350 和 DM500 的也發出來。今天我抽空整理了一下，還跟前面的一樣，先發出焊機的各角度圖并且標出零部件，然后再在后面做一個表格與圖片中對應，希望能幫助到大家。這里我先發 DM350 的，后面我再發一個 DM500 的。
| 配件符號 | 名稱 | 型號/規格 | 數量 |
|---|---|---|---|
| NF | 空氣開關 | 4614-109, IELK111-34459-1V | 1 |
| LF | 濾波器 | 4519-036, FS5681-33-99 | 1 |
| PL1 | 指示燈 | 4600-366, N46010A7KW-01 | 1 |
| DR1 | DR、SCR—體化模塊 | 4531-204, DFA75BA160 | 1 |
| DR2?5 | 高速二極管模塊 | 4531-308, DBA200UA60 | 4 |
| TR1?4 | IGBT模塊 | 4534-407, 2MBI150TA-060 | 4 |
| CT1 | CT(電流互感器） | 4810-030, W-W03029 | 1 |
| CT2 | 霍爾元件 | 4406-009, HA400S3EH | 1 |
| T1 | 逆變變壓器 | P10260B00 | 1 |
| T2 | 控制變壓器 | 4810-916, W-W02936 | 1 |
| L1 | 直流電抗 | P10260C00 | 1 |
| L2,3,7 | 鐵素體核 | 4739-497, E04RA400270150 | 3 |
| L4 | 鐵素體核 | 4739-497, E04RA400270150 | 2 |
| L10 | 鐵素體核 | 4739-358, R1-17.5-28.5-10.7 | 1 |
| L5,6,8,9 | 鐵素體核 | 4739-543, E04RA310190100 | 4 |
| THP1 | 溫控開關 | 100-0123, US-602SXTTAS 130°C | 1 |
| THP2 | 溫控開關 | 4614-057, 67L080 | 1 |
| FM1 | 風機 | 4805-074, 4715SL-05W-B60-D00 | 1 |
| R1?4 | 壓敏電阻 | 4516-119, ENE911D-14A | 4 |
| R5 | 金屬氧化膜電阻 | 4509-018, RS2W 510QJ | 1 |
| R6 | 水泥電阻 | 4509-819, 40SH 200QJ | 1 |
| R7 | 水泥電阻 | 4509-825, 20SH 15QJ | 1 |
| R8?13 R17,25,26 | 碳膜電阻 | 4509-704, RD1/4W 1kQJ | 9 |
| R14,15 | 金屬膜電阻 | 4509-138, RNP-50SA 5QJ | 2 |
| R19?21 | 金屬氧化膜電阻 | 4509-128, RS2W 200kQJ | 3 |
| C1 | 陶瓷電容 | 4517-452, 2KV 0.0022uF | 1 |
| C2a,b | 滌綸薄膜電容 | 4518-515, DKR1600VDC683JSL | 2 |
| C4,5 | 滌綸薄膜電容 | 4514-206, US20X472JAASA | 2 |
| C7 | 滌綸薄膜電容 | 4518-402, 0.47uF 50V | 1 |
| CON1 | 插座 | 4730-421, HS25R-10 | 1 |
| CON2 | 插座 | 4730-426, 25-6BK | 1 |
| TM1 | 端子臺 | 4739-505, TB-10-01 12P | 1 |
| SH | 電流表用分流器 | 4403-116, KY400A 400A/60mV | 1 |
| PCB1 | 印刷線路板 | P10327U00 | 1 |
| PCB2※注 | 印刷線路板 | P10492P00 | 1 |
| PCB3 | 印刷線路板 | P10263Q00 | 1 |
| PCB4 | 印刷線路板 | P10327V00 | 1 |
| PCB5 | 印刷線路板 | P10264T00 | 1 |
| PCB6 | 印刷線路板 | P10327M00 | 1 |
| PCB7 | 印刷線路板 | P10261Q00 | 1 |
| PCB8 | 印刷線路板 | P10263R00 | 1 |
| ① | 附膜橡膠堵 | 4739-474, W-W02805 | 3 |
| ② | 旋鈕 | 4735-038, K-100 22RSB | 1 |
| ③ | 蓋 | 4735-039, K-100 22CSBL | 1 |
| ④ | 橡膠墊腳 | 4739-475, C-30-RK-3220 | 4 |
| ⑤ | 控制面板界面(薄膜） | P10328W02 | 1 |
| ⑥ | 蓋 | 4739-476, W-W02814 | 2 |
| ⑦ | 把手 | P5801G03 | 2 |
| ⑧ | 襯套 | P10263G12 | 4 |
| ⑨ | 面板蓋 | P10260J01 | 1 |
| ⑩ | 控制面板蓋 | P10263J02 | 1 |
| (空) | 插座 | 100-1573, CX0058 | 2 |
| ? | 焊接電纜連接插件 | 100-1868, CX0522A | 1 |
OTC Daihen (歐地希) 焊機 DM350 所有配件及其對應的規格型號希望能給您帶來幫助，同時如果您需要購買 OTC Daihen (歐地希) 的任何配件，都可以與我聯系，我公司是 OTC Daihen (歐地希) 指定的代理商，所有配件保證原裝正品，聯系電話：180-9663-1656(微信同號)，也可以先加我微信以備不時之需。
