OTC Daihen DL350 焊機 72 項零部件訂貨編號與規格清單

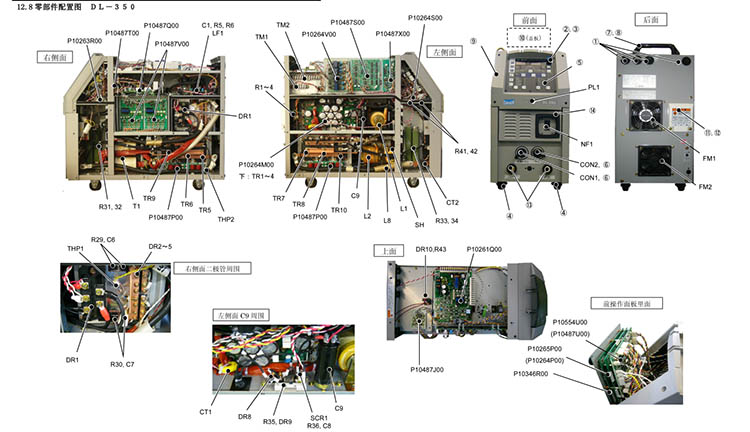

查看 OTC Daihen DL350 焊機零部件規格及其對應的 OTC 訂貨編號，需先參考下圖，再對照下表查詢。
結合上圖，以下為 DL350 焊機所有零部件的規格及訂貨編號：
| 序號 | 配件符號 | 型號 | 名稱 | 規格 |
|---|---|---|---|---|
| 1 | NF1 | 4614-105 | 空氣開關 | IELK111-36627-1-C |
| 2 | LF1 | 100-0329 | 濾波器 | FS21693-50-99 |
| 3 | PL1 | 4600-341 | 指示燈 | NPA10-2H-WS |
| 4 | DR1 | 4531-084 | 三相整流橋 | DF150BA80 |
| 5 | DR2?5 | 4531-119 | 快速二極管模塊 | DSEI2X101-06A |
| 6 | DR8 | 100-0179 | 快速二極管模塊 | DSEI2X101-12A |
| 7 | DR9 | 4531-505 | 二極管 | S2L60 |
| 8 | DR10 | 4531-120 | 整流橋 | D5SB60 |
| 9 | TR1?4 | 4534-417 | IGBT模塊 | CM300DY-12NF |
| 10 | TR5?10 | 4534-531 | IGBT模塊 | CM400DY-12NF |
| 11 | SCR1 | 4530-137 | 可控硅模塊 | SG25AA60 |
| 12 | CT1 | 4810-030 | 電流互感器 | W-W03029A |
| 13 | CT2 | 4406-009 | 霍爾元件 | HA400S3EH |
| 14 | T1 | P10264B00 | 逆變變壓器 | P10264B00 |
| 15 | LI | P10264L00 | 輸入電抗器 | P10264L00 |
| 16 | L2 | P10264C00 | 直流電抗器 | P10264C00 |
| 17 | L3?6 | 4739-497 | 鐵素體核 | E04RA400270150 |
| 18 | L7 | 4739-497 | 鐵素體核 | I-04RA400270150 |
| 19 | L7 | 4739-294 | 鐵素體核 | HM2AT4815 |
| 20 | L8 | F10487C00 | 直流電抗器 | P10487C00 |
| 21 | L10,12 | 4739-497 | 鐵素體核 | E04RA400270150 |
| 22 | L11,13,14 | 4739-543 | 鐵素體核 | E04RA310190100 |
| 23 | L15?17 | 4739-596 | 鐵素體核 | B-6-22B |
| 24 | L18 | 4739-358 | 鐵素體核 | RI-17.5-28.5-10.7 |
| 25 | L19?21 | 4739-497 | 鐵素體核 | R04RA400270150 |
| 26 | L22,24?26 | 4739-295 | 鐵素體核 | RH26.5X13X13.5 |
| 27 | L23 | 1000-618 | 鐵素體核 | HM2AT4815 |
| 28 | THP1,2 | 4614-057 | 溫控開關 | 67L080 |
| 29 | THP3 | 4614-057 | 溫控開關 | 67L070 |
| 30 | FM1,2 | 30016L00 | 風機 | 30016L00 |
| 31 | SH | 4403-116 | 分流器 | KY400A400A/60mV |
| 32 | R7?12,36 | 4509-704 | 碳膜電阻 | RD1/4WlkQJ |
| 33 | R13?24 | 4508-317 | 碳膜電阻 | RD1/2W3kQJ |
| 34 | R29?30 | 4509-121 | 金屬膜電阻 | RNP-50SC10QF |
| 35 | R31?34 | 4504-339 | 扁平繞線電阻 | NCRF24V1.2ft |
| 36 | R35 | 4509-916 | 水泥電阻 | T20SH2.2QJA |
| 37 | R41.42 | 4509-922 | 水泥電阻 | 20SH10OJA |
| 38 | R43 | 4509-109 | 氧化金屬膜電阻 | RS1B51kQ |
| 39 | C6,7 | 4518-528 | 薄膜電容 | US20X103JAASA |
| 40 | C8 | 4518-402 | 薄膜電容 | 0.47nF50V |
| 41 | C9 | 4511-510 | 鋁電解電容 | LWA2N601MSMAZO |
| 42 | CONI | 4730-421 | 航空插頭 | HS25R-10 |
| 43 | CON2 | 4730-426 | 航空插座 | 25-6BK |
| 44 | TM1 | 100-0458 | 端子臺 | TB10-019P |
| 45 | TM2 | 4739-505 | 端子臺 | TR10-0112P |
| 46 | PCB1 | P10554U00 | 線路板 | P10554U00 |
| 47 | — | (P10487U00) | — | (P10487U00) |
| 48 | — | 4341-206 | 繼電器 | G6A-274PDC24V |
| 49 | PCB2 | P10265P00 | 線路板 | P10265P00 |
| 50 | — | (P10264P) | 線路板 | (P10264P00) |
| 51 | PCB3 | P10487Q00 | 線路板 | P10487Q00 |
| 52 | — | 4341206 | 繼電器 | G6A-274PDC24V |
| 53 | PCB4 | P10554V | 線路板 | P10554V00 |
| 54 | PCB5 | P10487T | 線路板 | P10487T00 |
| 55 | PCB6 | P10264M | 線路板 | P10264M00 |
| 56 | PCB7 | P10261Q | 線路板 | P10261Q00 |
| 57 | PCB8 | P10263R | 線路板 | P10263R00 |
| 58 | PCB9 | P10346R | 線路板 | P10346R00 |
| 59 | PCB10 | P10487X | 線路板 | P10487X00 |
| 60 | PCB11 | P10264S | 線路板 | P10264S00 |
| 61 | — | 4341-308 | 繼電器 | G6B-1114P-FD-USDC24V |
| 62 | PCB12 | P10487S | 線路板 | P10487S00 |
| 63 | PCB13,14 | P10487V | 線路板 | P10487V00 |
| 64 | PCB15 | P10487J | 線路板 | P10487J00 |
| 65 | PCB16,17 | P10487P | 線路板 | P10487P00 |
| 66 | ① | 4739-474 | 附膜橡膠堵 | W-W02805 |
| 67 | ② | 4735-038 | 旋鈕 | K-10022RSB |
| 68 | ③ | 4735-039 | 蓋 | K-10022CSBL |
| 69 | ④ | 4739-516 | 滾輪 | 420SR-RD50 |
| 70 | ⑤ | P10569W02 | 操作面板 | P10569W02 |
| 71 | ⑥ | 4739-476 | — | W-W02814 |
| 72 | ⑦ | P5801G03 | 把手 | P5801G03 |
