OTC焊機DL350端子臺信號點連接方法詳解

打開 OTC Daihen DL350 焊接電源的蓋板，可在副機殼上看到 12P (TM12P) 和 9P (TM9P) 兩個端子臺。外接專機等自動焊設備時，可參照以下說明進行連接。

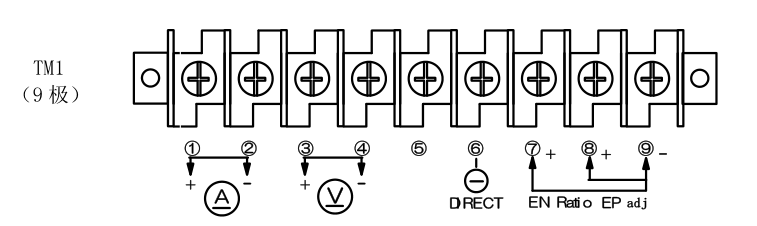

插針編號	信號名稱	功能
①+,②-	電流計用端子	連接電流表用的端子，請使用零部件編號為4403-057的電流表(400A/60mV)。
③+,④-	電壓計用端子	連接電壓計用的端子臺。請使用零部件編號為4401-016的電壓計（F.S.75V）。如使用市售產品，請選用規格100V以上的電壓計。
⑤	未使用	—
⑥	電壓直接檢測端子（-）	此焊機必須連接工件側（-）直接檢測線。平時最好連接至送絲機上，若因夾具等原因無法連接，可使用電源內部的端子臺。
⑦+,⑨-	EN比率設定信號（輸入）	通過外部信號調節焊絲負極（EN）比率時使用的端子，詳情請參照『10.2.1(21)通過外部信號設定EN比率』。
⑧+,⑨-	EP電弧長設定信號（輸入）	通過外部信號微調節EP電弧長度時使用的端子臺，詳情請參照『10.2.1.(21)通過外部信號設定EP電弧長度微調節』。

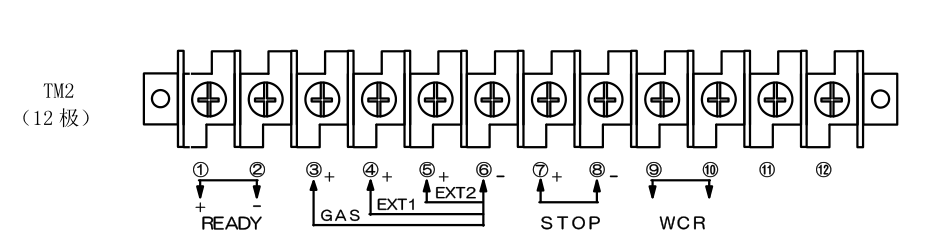

插針編號	信號名稱	功能
①+,②-	READY(輸出）電源待機	電源待機繼電器用端子臺。在無缺相、工作停止、過電流輸出、溫度等異常狀態下，打開電源開關即開始工作（運行）。
③+,⑥-	GAS(輸入）氣體閥門開閉	由外部信號控制氣體閥門開閉時使用此端子。端子間短路時氣體閥門打開。
④+,⑥-	EXT1(輸入）預備輸入信號1	用于特殊規格。另外，功能編號『4』設為『1』或『2』（自動焊模式）時，將此端子短路且點動信號為ON時，送絲機會逆轉運行（抄回功能）。
⑤+,⑥-	EXT2(輸入）預備輸入信號2	產品出廠時處于未使用狀態。
⑦+,⑧-	STOP(輸入）工作停止	由外部控制工作停止操作時使用的端子。端子間開路時停止工作。工作停止啟動后，焊機會自動停止。關閉焊槍開關后使端子間閉合即可恢復正常。推薦使用自鎖式開關。
⑨,⑩	WCR(輸出）電流檢測	檢測焊接電流用的繼電器觸點輸出。焊接電流輸出時觸點接觸。
?,?	未使用	—
