OTC P500L 焊機零部件列表

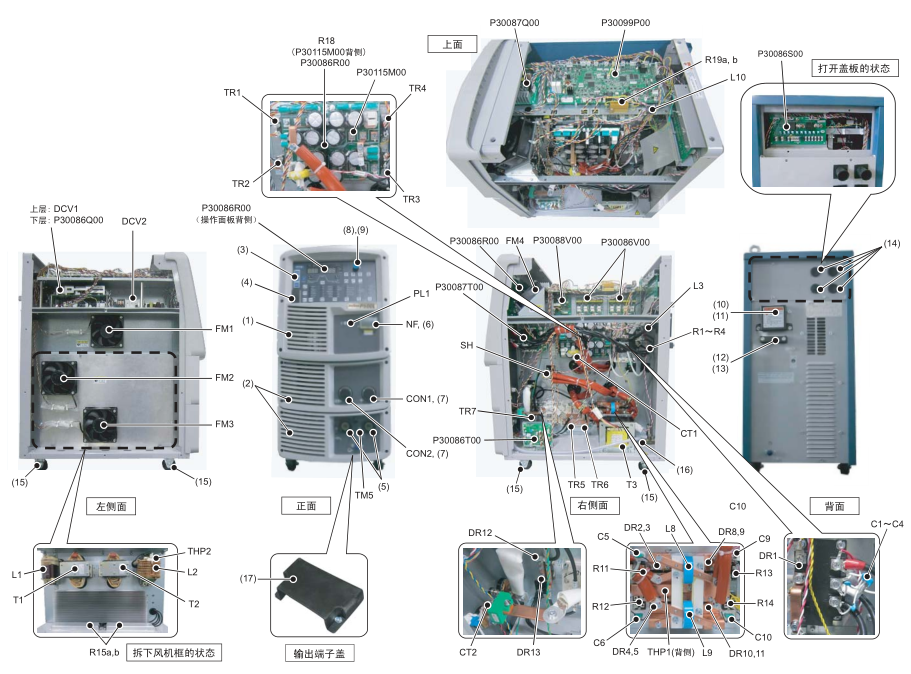

如果您需要購買 OTC Daihen (歐地希) 焊機 P500L 上的配件，但又不知道配件的型號的話那這篇文章可以幫到您，您可以先對照下圖，查看零部件的位置和符號。
下表是 OTC Daihen (歐地希) P500L 的零部件的訂貨號。
| 序號 | 配件符號 | 名稱 | 型號 | 規格 |
|---|---|---|---|---|
| 1 | NF | 空氣開關 | 4614-101 | IELK111-34459-1V |
| 2 | PL1 | 指示燈 | 100-0171 | N46010A7KW-01 R0HS |
| 3 | DR1 | 整流橋 | 100-1938 | PGH150N16 |
| 4 | DR2?5,8?11 | 整流橋 | 4531-119 | DSEI 2X101-06A |
| 5 | DR12,13 | 整流模塊 | 4531-119 | DSEI 2X101-06A |
| 6 | TR1?4 | IGBT模塊 | 100-1750 | CM300DU-12NFH |
| 7 | TR5?7 | IGBT模塊 | 100-2033 | FZ600R12KP4 |
| 8 | CT1 | CT(電流互感器） | 4810-030 | W-W03029A R0HS |
| 9 | CT2 | 霍爾元件 | 100-0956 | CS-40GEH |
| 10 | T1, T2 | 逆變變壓器 | P30125B00 | P30125B00 |
| 11 | T3 | 輔助變壓器 | W-W03674 | W-W03674 |
| 12 | L1 | 輸入電抗器 | P30125L00 | P30125L00 |
| 13 | L2 | 直流電抗器 | P30137C00 | P30137C00 |
| 14 | L3 | 鐵氧體磁芯 | 100-1950 | TW70WCR402715) |
| 15 | L4?7 | 鐵氧體磁芯 | 4739-543 | E04RA310190100 |
| 16 | L8, 9 | 鐵氧體磁芯 | 100-0618 | HM2AT4815 |
| 17 | L10 | 鐵氧體磁芯 | 100-0620 | SN-20 0R 23.5*9.5*12.6 |
| 18 | THP1 | 溫控開關 | 4614-051 | 67L090 |
| 19 | THP2 | 溫控開關 | 4258-016 | US-602SXTTAS 120°C |
| 20 | FM1?3 | 風機 | 100-1429 | 9WV1224P1H003 |
| 21 | FM4 | 風機 | 100-1825 | 9G1224E1D07 |
| 22 | SH | 分流器 | 4403-132 | SH 600A/60mV |
| 23 | R1?4 | 壓敏電阻 | 6100-052 | TND14V-911KB0LLAA0 |
| 24 | R5?10 | 碳膜電阻 | 100-0234 | RD20S 1k QJ |
| 25 | R11?14 | 金屬膜電阻 | 100-1430 | RPM200Z 5Q |
| 26 | R15a, b | 金屬皮膜電阻 | 100-1431 | W-W03824(SMR 220W 1.6Q) |
| 27 | R18 | 熱敏電阻 | 100-0662 | EC2F103A2-40113 |
| 28 | R19a, b | 金屬皮膜電阻 | 100-1432 | FHN50 471J/R0 |
| 29 | R20, 21 | 碳膜電阻 | 100-0234 | RD20S 1k QJ |
| 30 | R22 | 繞線電阻 | 100-1571 | CS1P 100QJ |
| 31 | R23 | 水泥電阻 | 4509-918 | 40SH 200 QJ |
| 32 | R24 | 碳膜電阻 | 4509-704 | RD1/4W 1kQJ |
| 33 | R25?27 | 碳膜電阻 | 4508-317 | RD1/2S 3kQJ |
| 34 | R28?29 | 氧化金屬膜電阻 | 100-1949 | M0S1CT52A104J |
| 35 | C1?4 | 陶瓷電容 | 100-1433 | DEBE33D222ZA2B |
| 36 | C5, 6, 9, 10 | 薄膜電容 | 100-1434 | FHC(180)2000V682J |
| 37 | C11 | 薄膜電容 | 100-0227 | 0.47 u F 50V |
| 38 | C12 | 薄膜電容 | 100-1572 | FHC(180)2000V103J |
| 39 | PS1 | 壓力開關 | 4255-016 | W-W00032B |
| 40 | C0N1 | 插座 | 100-1435 | DPC25-10BP |
| 41 | C0N2 | 插座 | 4730-010 | DPC25-6BP |
| 42 | TM5 | 端子臺 | 4739-141 | T-3(黒） |
| 43 | DCV1 | 定電壓電源 | K5791B00 | K5791B00 |
| 44 | DCV2 | 定電壓電源 | K5791C00 | K5791C00 |
| 45 | PCB1 | 線路板 | P30099P | P30099P00 |
| 46 | PCB2 | 線路板 | P30086R | P30086R00 |
| 47 | PCB3 | 線路板 | P30086Q | P30086Q00 |
| 48 | PCB4 | 線路板 | P30087Q | P30087Q00 |
| 49 | PCB5 | 線路板 | P30086V | P30086V00 |
| 50 | PCB6 | 線路板 | P30086V | P30086V00 |
| 51 | PCB7 | 線路板 | P30115M | P30115M00 |
| 52 | PCB8 | 線路板 | P30086T | P30086T00 |
| 53 | PCB9 | 線路板 | P30087T | P30087T00 |
| 54 | PCB10 | 線路板 | P30086S | P30086S00 |
| 55 | PCB11 | 線路板 | P30088V | P30088V00 |
| 56 | （1） | 蓋板 | P30086G01 | P30086G01 |
| 57 | （2） | 蓋板 | P30086G02 | P30086G02 |
| 58 | （3） | 操作面板 | P30146W02 | P30146W02 |
| 59 | （4） | 蓋 | W-W03636 | W-W03636 |
| 60 | （5） | 插座 | 4734-010 | EDZ120b(B)-1 (R0HS) |
| 61 | （6） | 手柄蓋 | 100-1436 | DCP73BH 3極H手柄蓋 |
| 62 | （7） | 蓋 | 4739-476 | W-W02814 |
| 63 | （8） | 旋鈕 | 4735-038 | K-100 22RSB |
| 64 | （9） | 蓋 | 4735-039 | K-100 22CSBL |
| 65 | （10） | 輸入端子臺 | K5710C00 | K5710C00 |
| 66 | （11） | 輸入端子臺蓋 | K5710D01 | K5710D01 |
| 67 | （12） | 輸入電纜固定件 | W-W03591 | W-W03591 |
| 68 | （13） | 電纜固定夾 | P10565R02 | P10565R02 |
| 69 | （14） | 附膜橡膠堵 | 100-0393 | BB-1187B |
| 70 | （15） | 固定腳輪 | 100-0201 | 420SR-RD50 |
| 71 | （16） | 水配管 | P30124U00 | P30124U00 |
| 72 | （17） | 輸出端子蓋 | W-W03784 | W-W03784 |
