OTC Daihen (歐地希) 送絲機 CM6201/CM6202/CM6402 零部件規格對照表

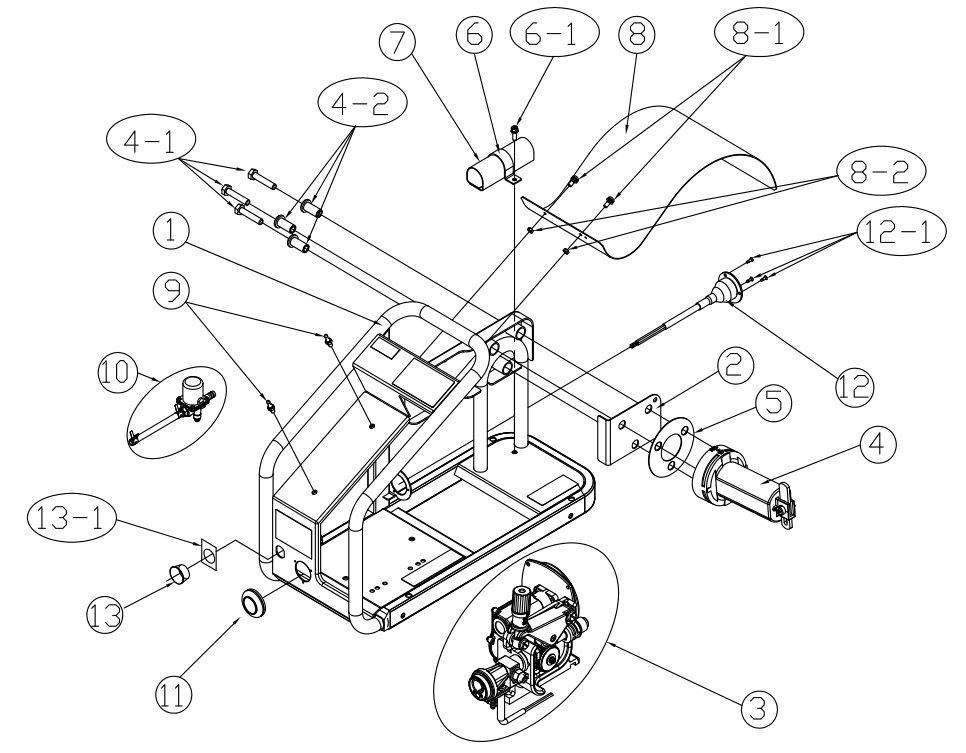

CM6201、CM6202、CM6402 三種型號送絲機的主機及配線零部件規格及 OTC 訂貨號相同。以下為分解圖及詳細零部件清單。
| 配件符號 | 型號 | 名稱 | 備注 |
|---|---|---|---|
| 1 | U30055C01 | 機架組件 | 組件，含2 |
| 2 | U30055C02 | 蓋板 | |
| 3 | FWT-540-A2-0TC | 送絲總成 | 組件參照9.2 |
| 4 | U30055F01 | 盤軸組件 | 組件含4-1、4-2 |
| 4-1 | GB 9074.17-88 M8X45 | 螺栓組合件 | |
| 4-2 | U30055F02 | 絕緣套 | |
| 5 | U30055F03 | 絕緣墊 | |
| 6 | U30055C04 | 固定夾 | 不含6-1 |
| 6-1 | GB 9074.13-88 M5X16 | 螺栓組合件 | |
| 7 | U30055J01 | 護皮 | |
| 8 | U30055C03 | 防塵罩 | 不含 8-1、8-2 |
| 8-1 | GB 9074.8-88 M4X10 | 螺釘組合件 | |
| 8-2 | GB 6170-2000 M4 | 六角螺母 | |
| 9 | U30022C04 | 掛柱 | |
| 10 | U30056G00 | 氣體管路 | 組件參照9.3 |
| 11 | QW-W00016 | 橡膠保護帽 | |
| 12 | U30055E01 | 控制纜線組件 | 組件，含12-1 |
| 12-1 | GB 846-85 ST2.9X9.5-F | 十字槽沉頭自攻螺釘 | |
| 13 | HP-16 | 扣式塞頭 | |
| 13-1 | U30056C01 | 擋板 |
