OTC Daihen (歐地希) 焊接機器人 TCP 精度校正教程

OTC Daihen (歐地希) 焊接機器人 TCP 精度校正教程

TCP（Tool Center Point，工具中心點）通常定義在焊絲尖端。程序里記錄的位置即為焊絲尖端的位置，記錄的姿態是焊槍圍繞焊絲尖端轉動的姿態。本教程詳細介紹如何進行 OTC Daihen (歐地希) 焊接機器人焊槍 TCP 的精度校正，共十個步驟，附詳細圖片。

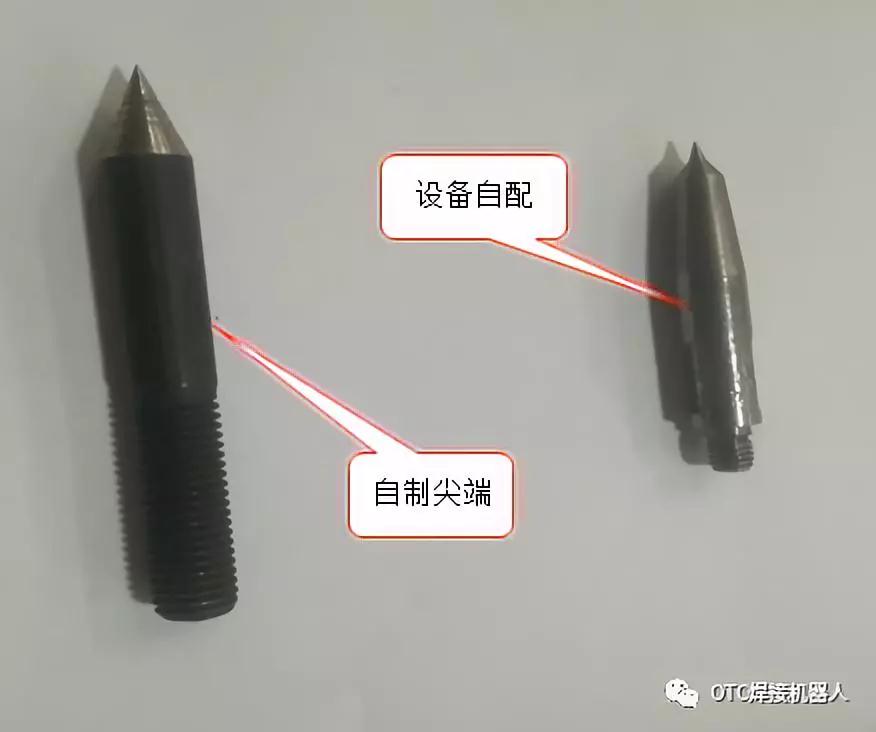

1 自制輔助尖端器

自制 OTC Daihen (歐地希) 焊接機器人輔助尖端器，如圖所示：

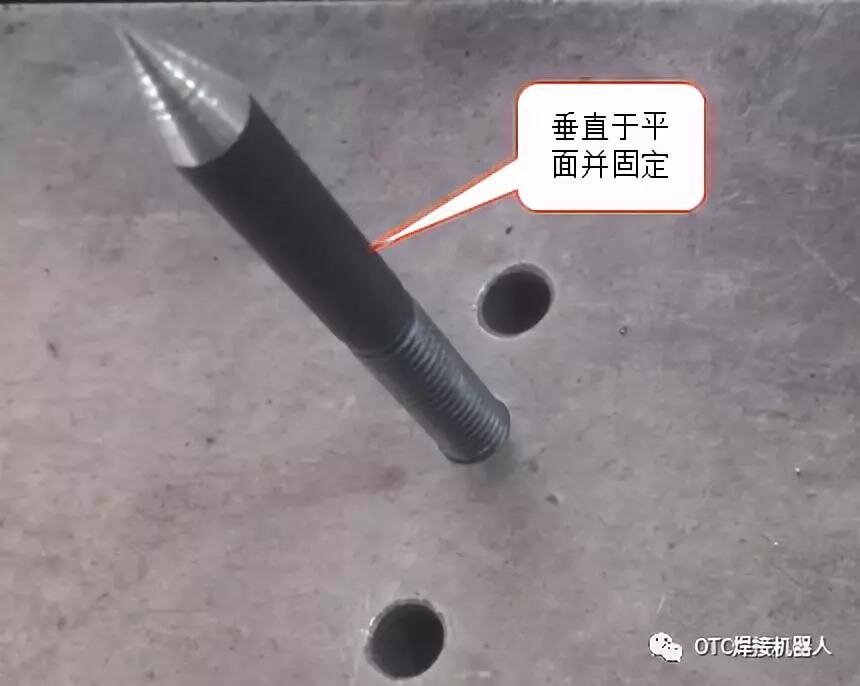

2 固定尖端器

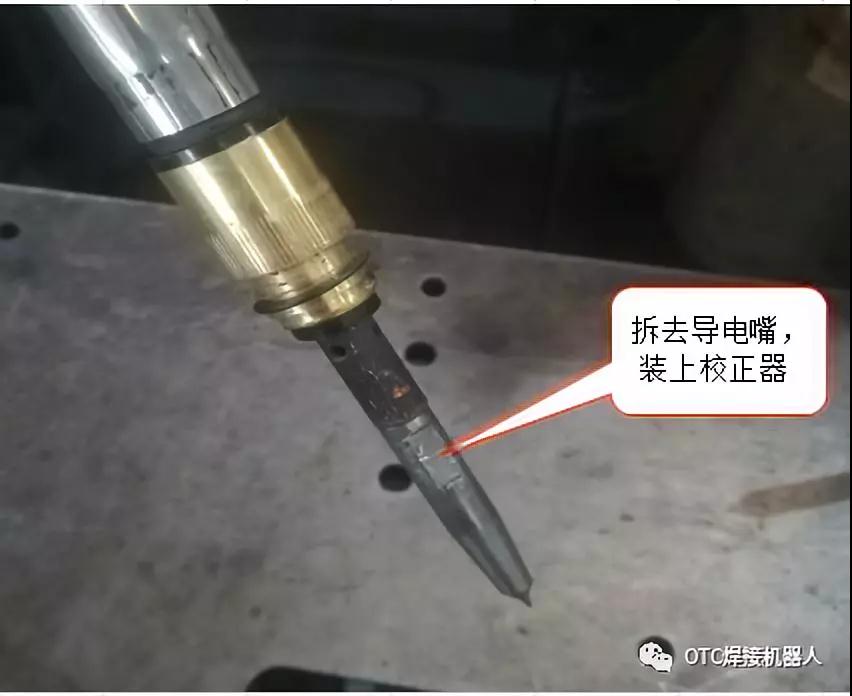

將自制尖端器垂直固定于工作臺面，并將設備自配的校正尖端器裝在焊槍導電嘴固定座上：

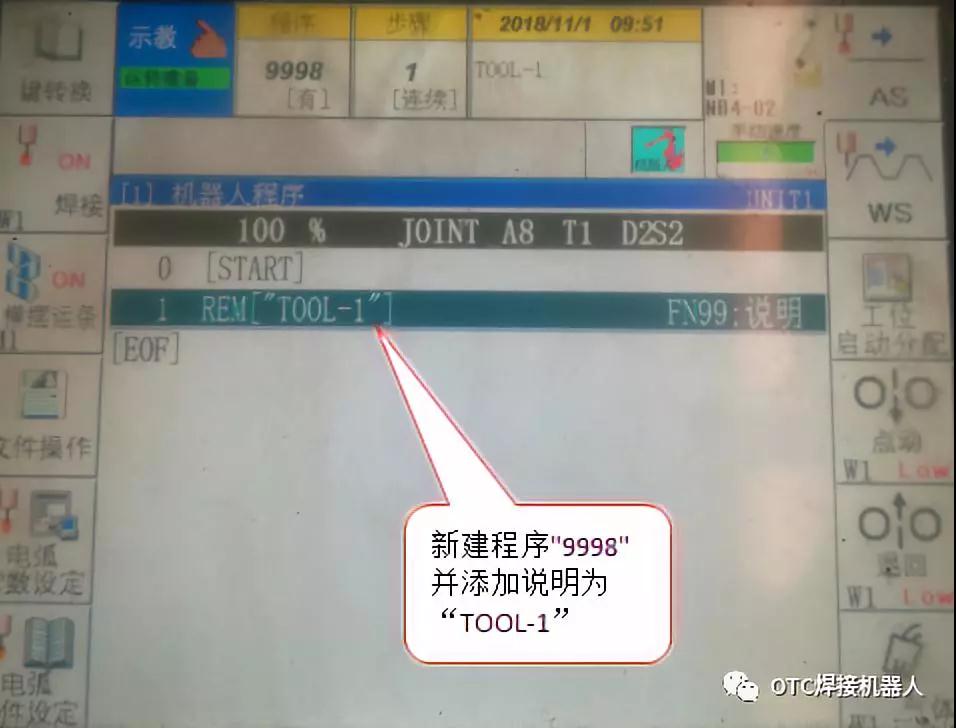

3 新建程序 9998

打開示教器，變更等級，新建程序“9998”，添加說明“TOOL-1”：

4 記錄十個姿勢

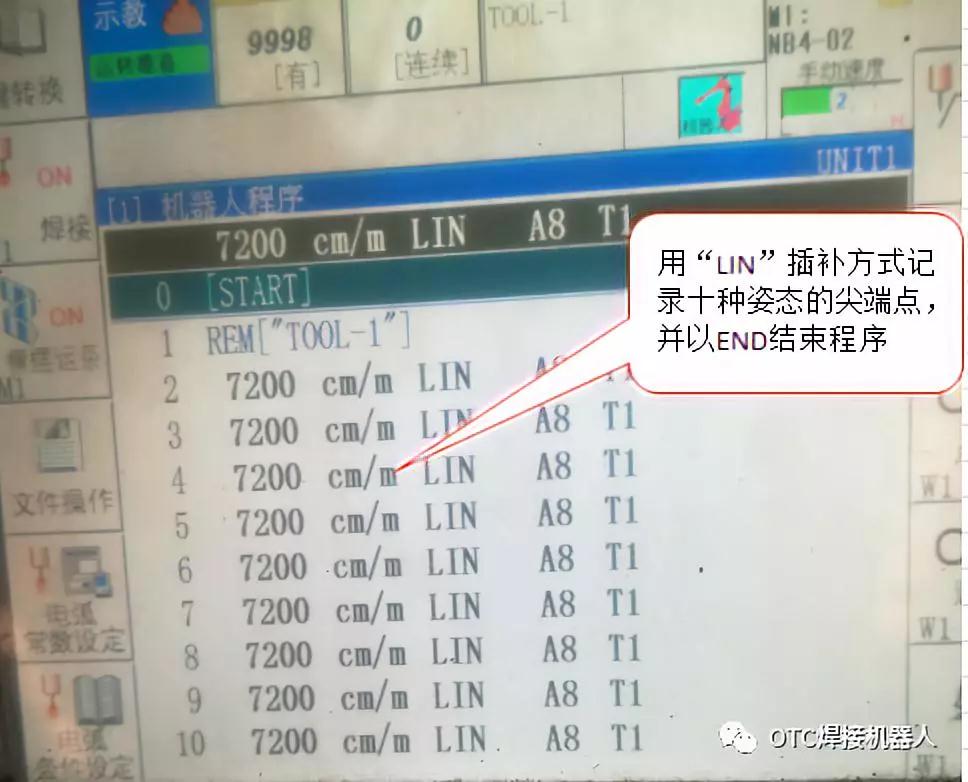

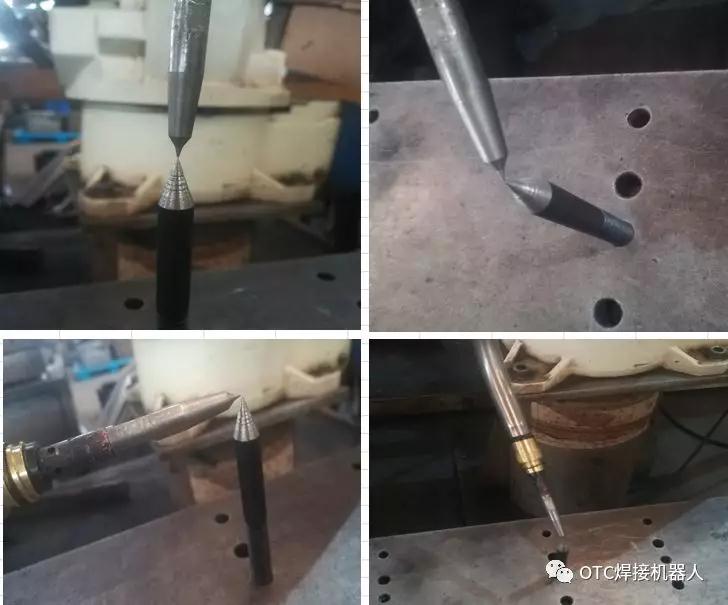

將插補方式設為“LIN”，分別擺出十種幅度較大的姿勢（接近關節極限），每個姿勢確保機器人自制尖端器的頂點對準校正器的頂點（尖對尖）；逐一記錄，共十個記錄點，完成程序編制（添加 END）：



5 進入工具設定

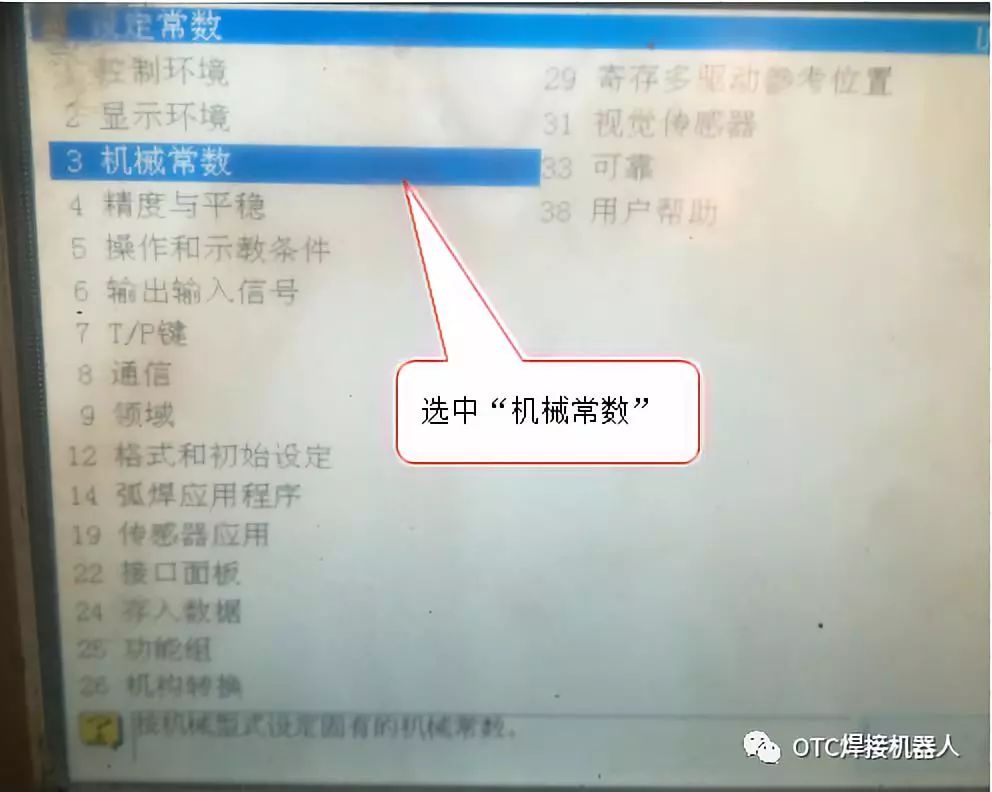

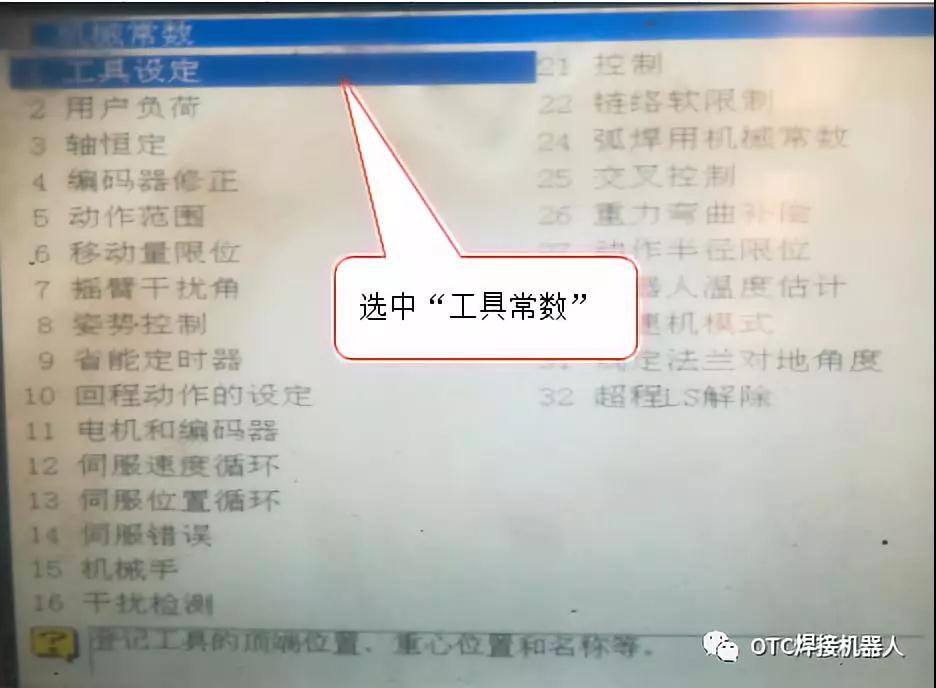

確保程序“9998”中的10個點姿勢幅度盡可能大（否則難以校正成功）。按“動作可能”+“常數設定” → 選中“機械常數” → 選“工具設定”：

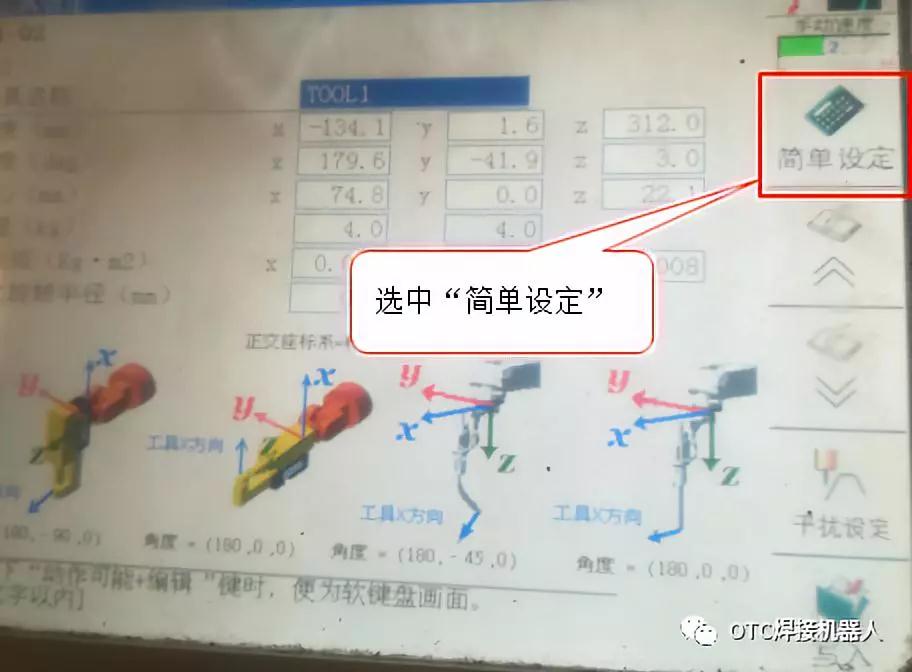

6 點擊“簡單設定”

進入工具設定界面，點擊“簡單設定”：

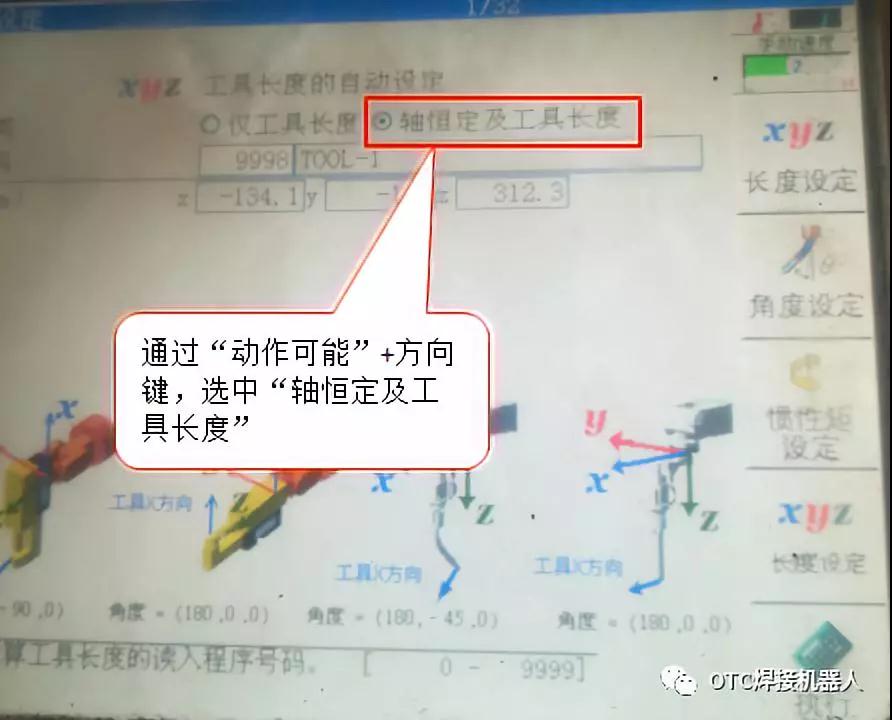

7 選擇“軸恒定及工具長度”

在簡單設定界面，按“動作可能”+方向鍵，選中“軸恒定及工具長度”：

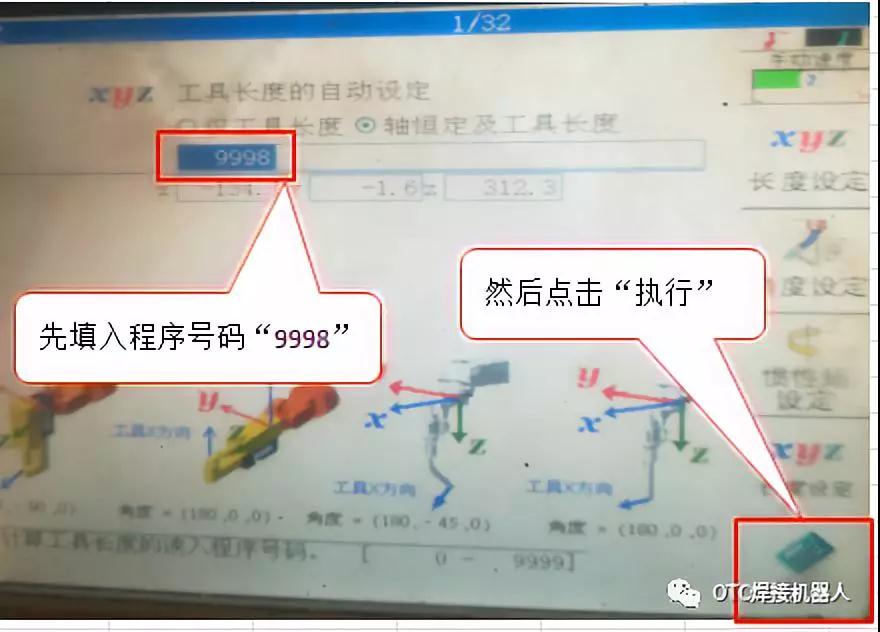

8 填入程序號并執行

填入程序號碼“9998”，點擊右下角“執行”：

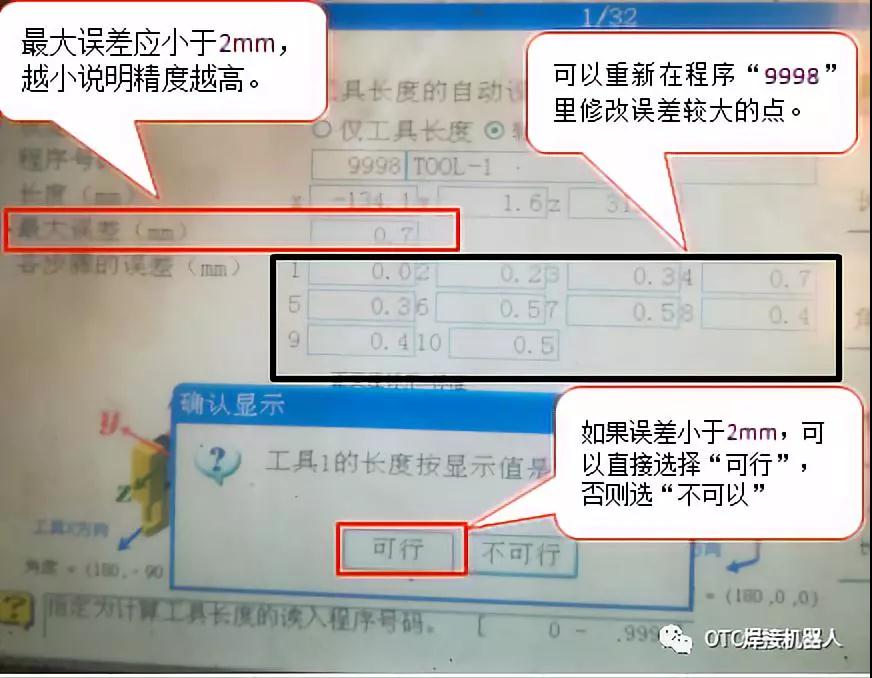

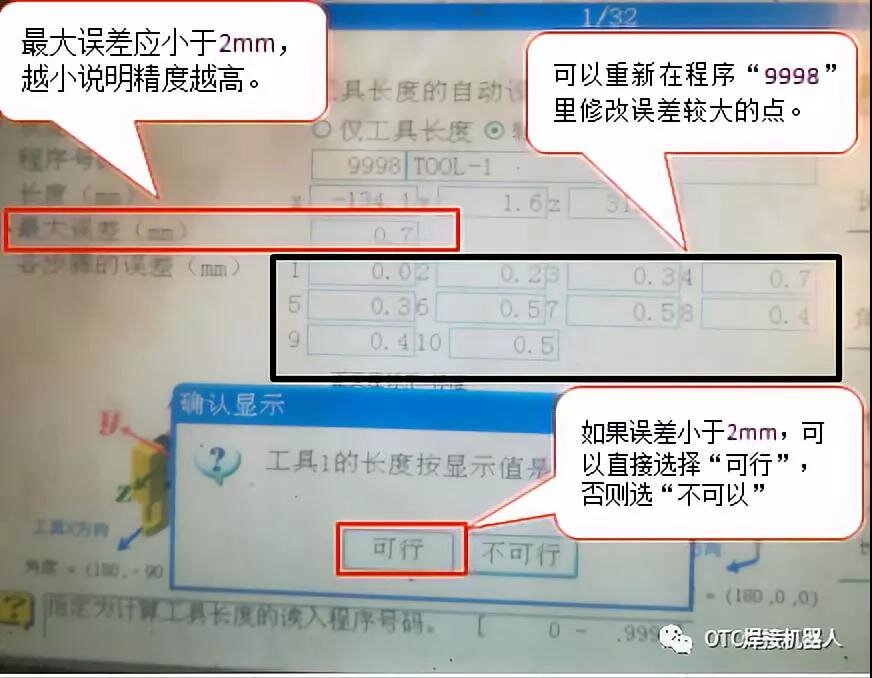

9 檢查計算結果

計算結果界面顯示最大誤差應小于2mm，點擊“可行”。若大于2mm，退出修改程序中誤差較大的點，重復步驟5-9：

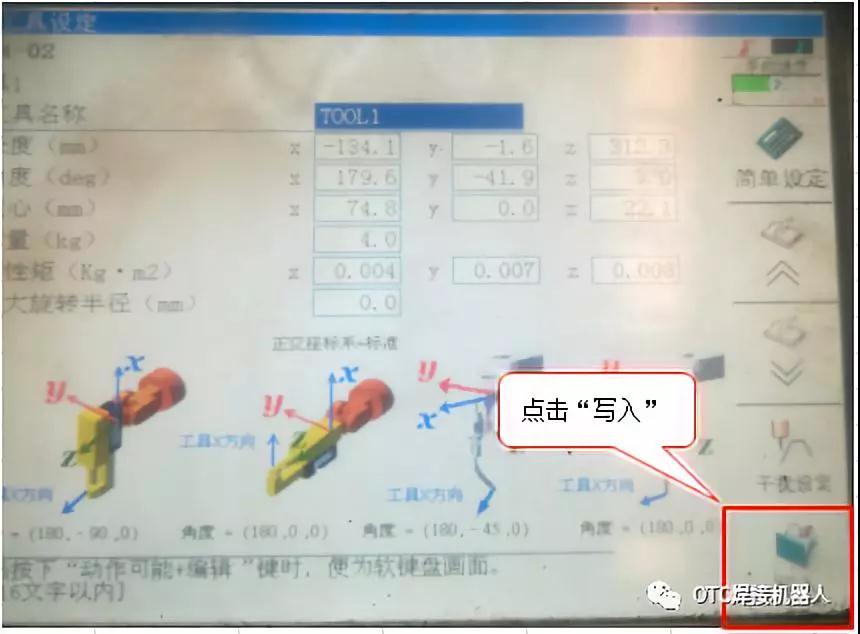

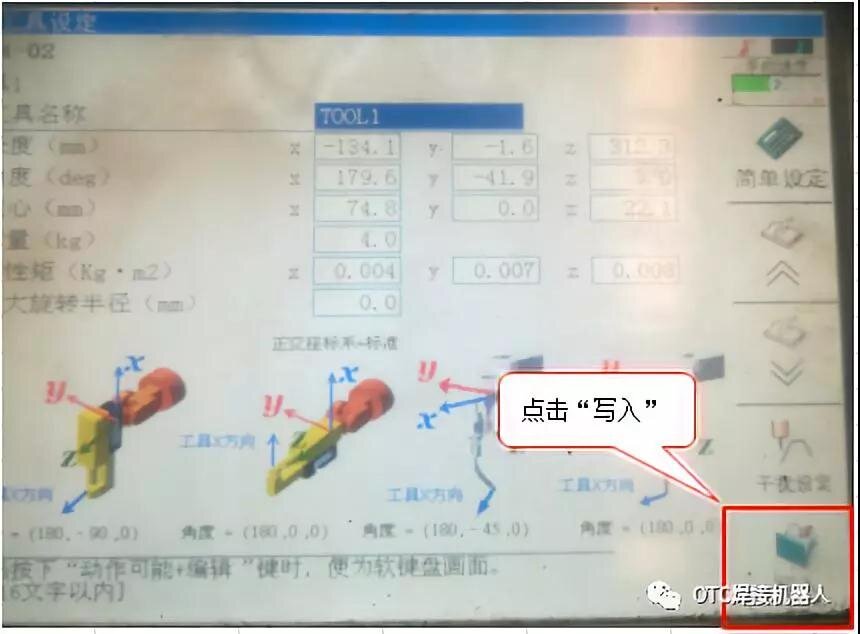

10 寫入完成校正

完成后顯示此界面，點擊“寫入”，校正結束：
