OTC WT3510SBD 手工焊槍零部件分解與型號對照
本文主要介紹 OTC Daihen（歐地希）焊機上使用的原裝手工焊槍。OTC 焊機原裝常用的手工焊槍分為 WT2000、WT3510 和 WT5000 三種，本文主要介紹 WT3510SBD。

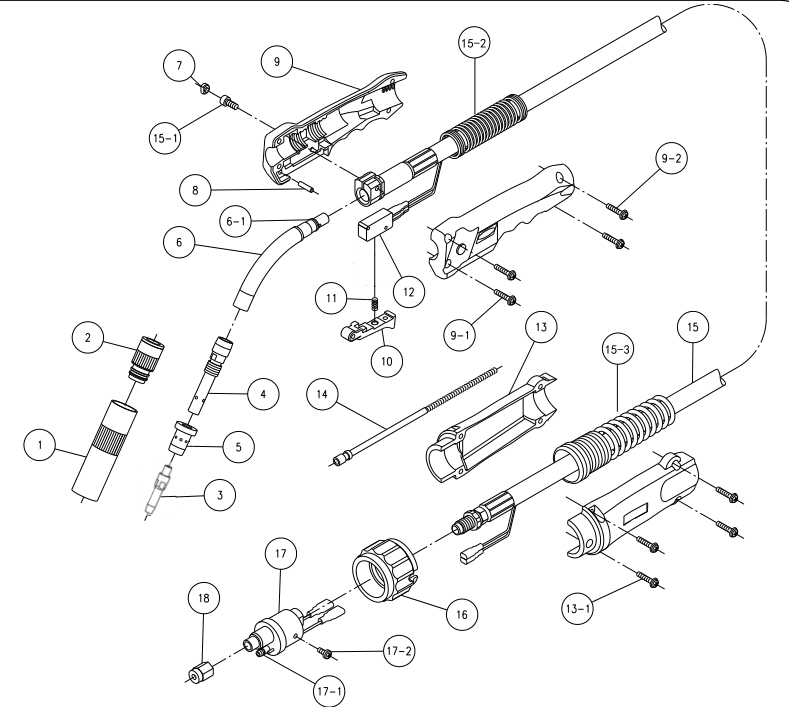

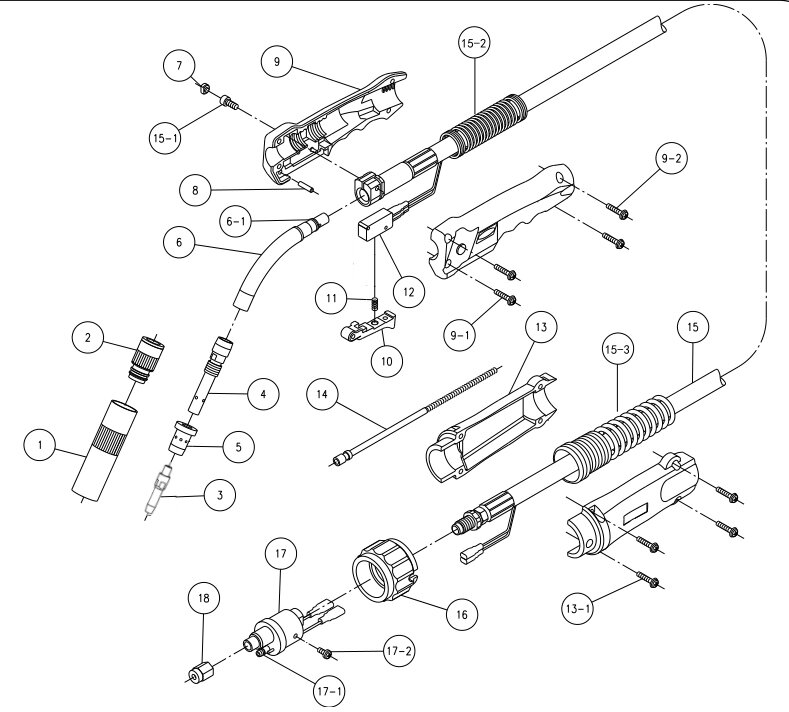

現在出廠的 WT3510 焊槍型號是 WT3510-SBD、WT3510-MBD、WT3510-LBD，以前的型號是 WT3510-SCD、WT3510-MCD、WT3510-LCD。通過對比可以發現型號字母由 C 換成了 B，這是因?yàn)楝F(xiàn)在出廠的焊槍與原來的焊槍有所改進。下面我們來看當前 WT3510 焊槍的分解圖。
通過上面的分解圖，我們?cè)賮砜聪卤恚?/p>
| 序號 | 配件符號 | 名稱 | 型號 |
|---|---|---|---|
| 1 | ① | 噴嘴(內徑16mm) | KA3116 |
| 2 | ② | 絕緣體 | KE3001 |
| 3 | ③ | 導電嘴(1.2mm) | K980C26 |
| 4 | ④ | 導電嘴座 | DF3211 |
| 5 | ⑤ | 分流體 | KD3001 |
| 6 | ⑥ | 焊槍體(R70、55°) | DF3255 |
| 7 | ⑥-1 | 0形圈(8X1.5) | Q508015S |
| 8 | ⑦ | 絕緣帽 | U5341G01 |
| 9 | ⑧ | 平行銷 | Q440418 |
| 10 | ⑨ | 焊槍手柄(帶螺絲） | U10087P00 |
| 11 | ⑨-1 | 圓頭小螺絲(M4X20) | Q210420 |
| 12 | ⑨-2 | 圓頭小螺絲(M4X16) | Q210416 |
| 13 | ⑩ | 扳機 | U10087C01 |
| 14 | ? | 彈簧 | Q60512 |
| 15 | ? | 微動開關 | Q711 |
| 16 | ? | 電纜夾(帶螺釘） | U10087K00 |
| 17 | ?-1 | 圓頭小螺絲(M4X16) | Q210416 |
| 18 | ? | 軟管3.0m(1.0-1.2mm) | DR3212-3 |
| 19 | ? | 軟管4.5m(1.0-1.2mm) | DR3212-4.5 |
| 20 | ? | 軟管6.0m(1.0-1.2mm) | DR3212-6 |
| 21 | ? | 電源電纜(含?-1)3.0m | DL3030 |
| 22 | ? | 電源電纜(含?-1)4.5m | DL3045 |
| 23 | ? | 電源電纜(含?-1)6.0m | DL3060 |
| 24 | ?-1 | 內六角螺栓(M5X16) | Q250516 |
| 25 | ?-2 | 彈簧護套 | DS3101 |
| 26 | ?-3 | 彈簧護套 | DS3201 |
| 27 | ? | 連接螺母 | DP3001 |
| 28 | ? | 連接體 | DU3001 |
| 29 | ?-1 | 0形圈(3.15X1.8) | Q531518 |
| 30 | ?-2 | 圓頭小螺絲(M4X6) | Q210406 |
| 31 | ? | 送絲管螺母 | DU3013 |
如果你需要更換 OTC 焊機的原裝焊槍零部件，就可以對照本文，查找您需要更換的零部件型號。但是請務必確認您的焊槍型號，不要與 WT3510-SCD 搞混淆，以免導致配件不匹配。
