OTC Daihen (歐地希) 送絲機 CM7402/CMW-742-C 主機及配線零部件規格對照表

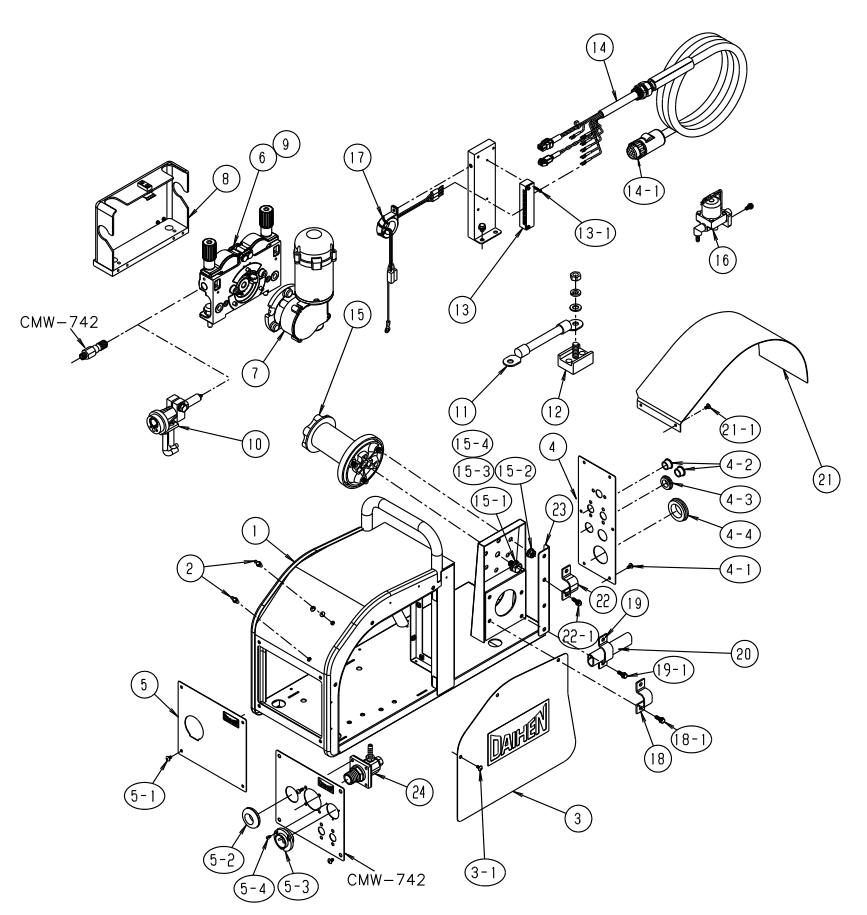

本文提供 CM7402 和 CMW-742-C 送絲機的主機及配線分解圖與零部件清單，包含 OTC 訂貨號、名稱、數量及備注，方便您查詢與采購。
| 編號 | 部品編號/OTC訂貨號 | 名稱 | 數量 | 備注 | |
|---|---|---|---|---|---|
| CM-7402 | CMW-742-C | ||||
| 1 | U30022U00 | 框架 | 1 | 組件 | |
| 2 | U30022C05 | 掛柱 | 2 | ||
| 3 | U30022C01 | 側板 | 1 | 不含3-1 | |
| 3-1 | — | 十字孔螺絲 | 3 | M4X8 | |
| 4 | U30033C02 | 后板 | 1 | 不含4-1.4-2.4-3.4-4 | |
| 4-1 | — | 十字孔螺絲 | 6 | M4X8 | |
| 4-2 | 扣式塞頭 | 2 | HP-16 | ||
| 4-3 | 4739-489 | 橡膠堵 | 1 | C-30-SG-20A-EP-UL | |
| 4-4 | 100-1380 | 橡膠堵 | 1 | C-30-SG-36A-EP-UL | |
| 5 | U30022C03 | U30033C03 | 前面板 | 1 | 不含5-1 |
| 5-1 | — | 十字孔螺絲 | 4 | M4X8 | |
| 5-2 | 4739-507 | 橡膠堵 | 1 | ||
| 5-3 | — | 4730-002 | 插座 | 1 | 2芯 |
| 6 | U30022B00 | U30033B00 | 送絲機構 | 1 | |
| 7 | U30022L00 | 送絲電機 | 1 | ||
| 8 | U30022H00 | 送絲保護罩 | 1 | ||
| 9 | U30022T00 | U30033T00 | 組裝部品 | 1 | |
| 10 | U30039D00 | 中央適配器 | 1 | ||
| 11 | U30022N00 | U30033N00 | 大電流電纜 | 1 | 組件 |
| 12 | U5185.109 | 大電流端子臺 | 1 | ||
| 13 | 4733-370 | 端子臺 | 1 | 不含13-1 | |
| 13-1 | — | 十字孔盤頭螺絲 | 2 | M3X14 | |
| 14 | U30022E00 | 控制電纜 | 1 | 組件、含14-1 | |
| 14-1 | 100-1381 | 航空插頭 | 1 | DPC25-10A | |
| 15 | U30022F00 | 焊絲盤軸套 | 1 | 組件含15-1,15-2,15-3,15-4 | |
| 15-1 | — | 六角螺絲 | ⑴ | M10X16 | |
| 15-2 | 螺母 | ⑶ | M8 | ||
| 15-3 | — | 墊片 | ⑶ | M8 | |
| 15-4 | — | 彈墊 | ⑶ | M8 | |
| 16 | U30022G00 | 氣管組件 | 1 | ||
| 17 | U30022P00 | 共模線圈 | 1 | 組件 | |
| 18 | U5185.T01 | 電纜夾 | 1 | 不含18-1 | |
| 18-1 | — | 十字孔六角螺絲 | 2 | M5X15 | |
| 19 | U1997C02 | 軟管夾 | 1 | 不含19-1 | |
| 19-1 | — | 十字孔六角螺絲 | 2 | M5X15 | |
| 20 | U1997C03 | 保護皮 | 1 | ||
| 21 | U30022C06 | 焊絲盤保護罩 | 1 | 不含21-1 | |
| 21-1 | — | 十字孔螺絲 | 2 | ||
| 22 | U2028H01 | 電纜夾 | 1 | 不含22-1 | |
| 22-1 | — | 十字孔螺絲 | 2 | ||
| 23 | U30033R01 | 氣管支架 | 1 | ||
| 24 | — | U30033P00 | 大電流插件 | 1 | |
