OTC Daihen (歐地希) 送絲機 CM7402/CMW-742-C 送絲機構零部件規格對照表

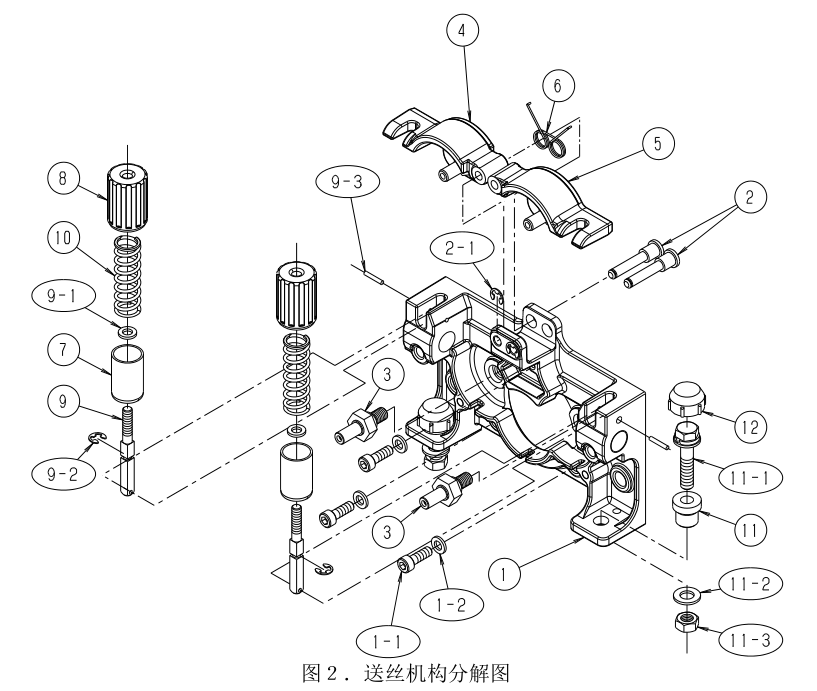

本文詳細列出 CM7402 和 CMW-742-C 送絲機構的分解圖與零部件清單，包含 OTC 訂貨號、名稱、數量及備注，方便您查詢與采購。
| 編號 | 部品編號/OTC訂貨號 | 名稱 | 數量 | 備注 | |
|---|---|---|---|---|---|
| CM-7402 | CMW-742-C | ||||
| 1 | U30022B01 | U30033B01 | 主支架 | 1 | 不含 1-1，1-2 |
| 1-1 | — | 內六角螺絲 | 3 | M6X18 | |
| 1-2 | — | 小圓墊片 | 3 | M6 | |
| 2 | L10595B02 | 加壓輪臂銷 | 2 | 不含2-1 | |
| 2-1 | 3361-404 | E形定位環 | 2 | E-5 | |
| 3 | L10595B03 | 驅動輪軸 | 2 | ||
| 4 | U30023T00 | 加壓輪臂（L） | 1 | 組件 | |
| 5 | U30023W00 | 加壓輪臂（R） | 1 | 組件 | |
| 6 | L10595B04 | 線圈彈簧 | 1 | ||
| 7 | L10595B05 | 加壓彈簧座 | 2 | ||
| 8 | L10595B06 | 加壓手柄 | 2 | ||
| 9 | L10595B07 | 加壓螺絲 | 2 | 不含9-1，9-2,9-3 | |
| 9-1 | — | 小圓墊片 | 2 | M6 | |
| 9-2 | 3361-404 | E形定位環 | 2 | E-5 | |
| 9-3 | 4739-043 | 彈簧銷 | 2 | 2.5X14 | |
| 10 | L10595B08 | 壓縮彈簧 | 2 | ||
| 11 | U30022B02 | 絕緣套 | 2 | 不含11-1,11-2,11-3 | |
| 11-1 | — | 六角螺絲 | 2 | M8X40 | |
| 11-2 | — | 墊片 | 2 | M8 | |
| 11-3 | — | 螺母 | 2 | M8 | |
| 12 | U5185B15 | 絕緣外罩 | 2 | ||
