OTC Daihen (歐地希) 焊接機器人更換電弧I/F板步驟
一臺控制裝置可以安裝一個電弧 I/F 板，此板有一個通用 I/O 端子臺和一個用于連接電弧焊控制裝置的接口功能。電弧 I/O 板的 I/O 信號數量總共是8個輸入和8個輸出。本文以 OTC 的 FD 系列機器人為例，介紹電弧 I/F 板的安裝方法，以及通用 I/O 導線的連接方法。

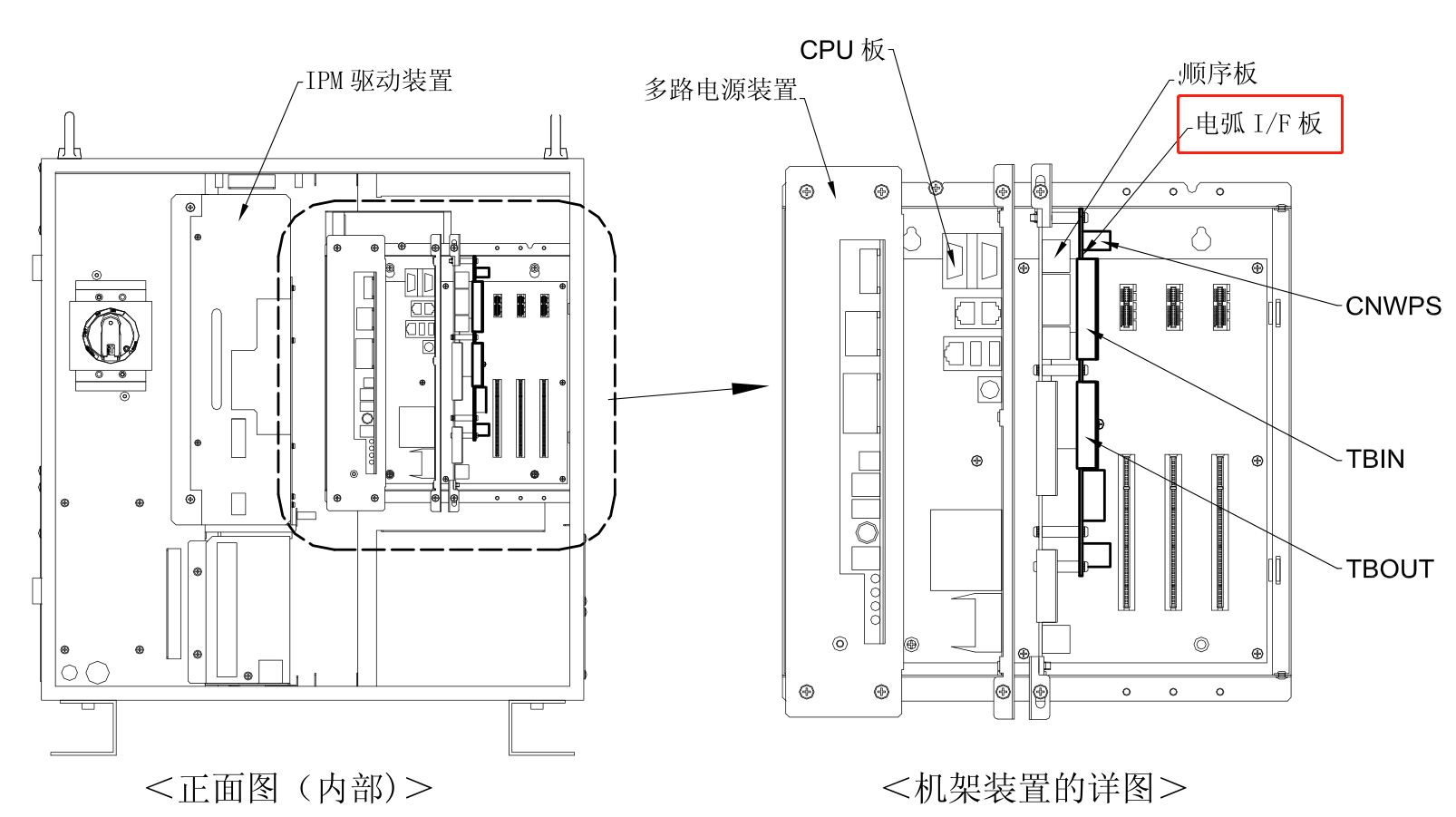

安裝位置圖
OTC Daihen (歐地希) 焊接機器人電弧 I/F 板的安裝位置如下圖所示：
注：如果同時購買了機器人和電弧焊控制裝置，出廠時此板已事先安裝在控制裝置上，無需額外安裝。若此板是在購買了控制裝置以后購買的，則需要自行按照以下步驟安裝。
安裝步驟
1 切斷主電源和斷路器
切斷控制裝置上的主電源和斷路器，確保安全。
2 拆下控制裝置側面的面板
拆下控制裝置側面或背面的面板，以便進行操作。
3 打孔并貫穿信號線電纜
在面板上進行打孔加工，將信號線電纜貫穿過去。
4 安裝面板
將面板重新安裝到控制裝置上。
5 連接 I/O 導線
將 I/O 導線連接到電弧 I/F 板上，確保連接牢固。
以上就是 OTC Daihen (歐地希) 焊接機器人電弧 I/F 板的安裝方法。如有疑問或需要購買原裝配件，歡迎聯系我們。
